вертикальний підхід (відстань по вертикалі від нижньої полиці монорейкової колії до опорної поверхні гака в його верхньому положенні), м
2.2 Установочні розміри таля:
база, м
розмір по буферах, м
відстань по вертикалі від нижньої полиці монорейкової колії до центра буфера таля, м
тип і профіль колії
мінімальний радіус закруглення колії (якщо передбачений), м
максимальний ухил колії, % (град.)
2.3 Маса випробувальних вантажів, т:
статичне випробування
динамічне випробування
2.4 Швидкості механізмів *
Механізм | Швидкість, м/с | |
номінальна | мінімальна (за наявності) | |
Підіймання (опускання) | ||
Пересування | ||
* Для механізмів, що мають декілька швидкостей, вказуються всі їх значення або діапазон зміни
2.5 Спосіб керування талем
(з підлоги, з кабіни, дистанційний)
2.6 Спосіб струмопідводу до таля
2.7 Маса таля, т
2.8 Максимальне навантаження колеса на рейку, кН (тс)
3.1 Електродвигуни
Параметри | Механізм | |
підіймання | пересування | |
Тип і умовне позначення | ||
Напруга, В | ||
Номінальний струм, А | ||
Частота, Гц | ||
Номінальна потужність, кВт | ||
Частота обертання, об/хв. | ||
Тривалість включень, % | ||
Кількість включень за 1 годину | ||
Виконання | ||
Кількість електродвигунів | ||
Ступінь захисту за ГОСТ 14254 | ||
3.1.1 Сумарна потужність електродвигунів, кВт
3.2 Схема електрична принципова ________________________, наведена на
(позначення)
стор._____ даного паспорта.
3.3 Перелік елементів
Позначення на схемі | Найменування і коротка технічна характеристика | Тип | Кількість | Примітка |
3.4 Електромонтажні креслення (схеми електричні з'єднань і таблиці з'єднань) наведені на стор.__________ даного паспорта.
3.5 Схеми кінематичні механізмів ________________________, наведені на
(позначення)
стор._______ даного паспорта.
3.5.1 Характеристика гальм*
Параметри | Механізм | |
підіймання | пересування | |
Тип гальма, система | ||
Кількість гальм | ||
Діаметр гальмівного шківа (диска), мм Гальмівний момент, розрахунковий, на який налагоджується гальмо, Н⋅м | ||
Коефіцієнт запасу гальмування | ||
Тип приводу | ||
Хід виконавчого органу, мм | ||
Зусилля приводу, Н | ||
Шлях гальмування механізму, м | ||
*За наявності в механізмі підіймання таля вантажоупорного гальма в даному пункті паспорта повинен бути зроблений відповідний запис.
3.5.2 Схема запасування каната з позначенням розмірів барабана і блоків, а також прийнятих способів кріплення каната наведена на стор._____ даного паспорта
3.5.3 Характеристика каната (дані, позначені знаком*, заповнюються за даними документа про якість каната):
*конструкція каната (позначення за стандартом)
*діаметр, мм
довжина, м
*тимчасовий опір дротів розриву, Н/мм2
*розривне зусилля каната в цілому, кН
розрахунковий натяг каната, кН
розрахунковий коефіцієнт використання **
нормативний коефіцієнт використання
* покриття поверхні дроту (ож, ж, с)
** Надається за даними розрахунків, як відношення розривного зусилля каната в цілому, що наведене в стандарті на канат, і розрахункового натягу каната.
3.5.4 Характеристика гака:
тип
номер заготовки гака за стандартом і позначення стандарту
вантажопідіймальність (для групи класифікації механізму підіймання, зазначеної в даному паспорті), т
фактична висота вертикального перерізу гака, мм
заводський номер (рік виготовлення)
клеймо ВТК
3.6 Запобіжні пристрої, прилади безпеки та сигналізатори
3.6.1 Обмежники
Тип | Механізм, з яким функціонально зв'язаний вимикач. (місце установлення) | Відстань від гакової підвіски таля до упору після зупинки механізму підіймання; відстань до упору в момент вимкнення двигуна механізму пересування, мм | Блокування | Кіль-кість | Номер позиції, позначення на принциповій електричній схемі |
3.6.2 Інші запобіжні пристрої
Найменування | Тип | Призначення | Позначення на принциповій електричній схемі |
3.6.3 Буфери
Конструкція (жорсткий, гумовий, пружинний) | Максимальний хід, мм | Місце установлення |
3.7 Апарати керування
Найменування | Тип | Призначення |
3.8 Дані про метал основних (розрахункових) елементів металоконструкції корпусу таля (заповнюється за документами про якість матеріалу)
Найменування і позначення вузлів і елементів | Вид, товщина, діаметр металопрокату, стандарт | Марка матеріалу, категорія, група, клас міцності | Стандарт на марку матеріалу | Номер документу про якість матеріалу |
4 Свідоцтво про приймання
Таль електричний
(найменування, тип, індекс, виконання)
Заводський номер
виготовлений відповідно до вимог нормативних документів
Таль пройшов випробування згідно з програмою
і визнаний придатним до експлуатації з вказаними в паспорті параметрами
Гарантійний строк служби місяців
Строк служби при роботі в паспортному режимі років
Ресурс до першого капітального ремонту циклів
Місце печатки | Технічний директор (головний інженер) виробника | ||
(підпис) | |||
(дата) | |||
Начальник ВТК виробника | |||
(підпис) | |||
5 Документація, що постачається виробником
5.1 Документація, що включається до паспорта таля:
а) принципова електрична схема таля;
б) кінематичні схеми механізмів з позначенням місць установлення та типу підшипників, характеристикою зубчастих передач (модуль, кількість зубців, матеріал, твердість зубців), а також схема запасування каната;
в) сертифікат відповідності таля (стосується талів, що підлягають обов'язковій сертифікації).
5.2 Документація, що поставляється з паспортом таля:
а) настанова з експлуатації таля;
б) інструкція з монтажу таля (в тому числі інструкція з обладнання рейкової колії);
в) паспорти елементів таля, виготовлених іншими підприємствами;
г) паспорти (інструкції) приладів і пристроїв безпеки (якщо вони виготовлені іншими підприємствами);
д) креслення деталей, що швидко спрацьовуються;
е) відомість на запасні частини, інструменти та пристосування;
ж) інші документи (за необхідністю).
Відомості про місцезнаходження таля (1 сторінка)
Найменування підприємства (організації), що експлуатує таль або прізвище та ініціали приватної особи | Місцезнаходження таля | Дата встановлення |
Відомості про призначення працівників, відповідальних
за утримання таля в справному стані (1 сторінка)
Номер і дата наказу про призначення | Посада, прізвище, ім'я, по батькові | Підпис |
Відомості про ремонт металоконструкцій і заміну механізмів,
канатів, гака (5 сторінок)
Дата | Відомості про характер ремонту і заміну елементів таля | Відомості про приймання таля з ремонту (дата, номер документа) | Підпис працівника, відповідального за утримання таля в справному стані |
Примітка. Документи, що підтверджують якість нововстановлених механізмів, канатів та інших складових частин таля, а також використаних під час ремонту матеріалів (металлопрокату, електродів, дроту для зварювання та ін.), і висновок про якість зварювання повинні зберігатися нарівні з паспортом.
Запис результатів технічного огляду (15 сторінок)
Дата огляду | Результати огляду | Термін наступного огляду (часткового і повного) |
Примітка. У цей же розділ заносяться результати обстеження таля, що відпрацював строк служби.
Додаток 9
до пункту 5.1.20 Правил будови і безпечної експлуатації вантажопідіймальних кранів
ФОРМА ПАСПОРТА СТРОПА
Дозвіл на виготовлення №______ від “____”_____________20 р. ______________________________________ (найменування й адреса органу Держнаглядохорон- праці), що видав дозвіл на виготовлення стропа ______________________________________ |
(найменування стропа, умовне позначення стропа)
ПАСПОРТ
Вантажопідіймальність стропа, т
Номер нормативного документа
Місце товарного знака (емблеми)
підприємства-виробника стропа
Підприємство-виробник та його адреса
Місце для креслення стропа
із зазначенням довжини стропа
Маса стропа, т
Порядковий номер стропа за системою підприємства-виробника
Рік і місяць виготовлення стропа
Дата випробувань стропа
Результати випробувань
Строк гарантії
Умови, за яких може експлуатуватися строп:
Найменша температура навколишнього середовища, С
Найбільша температура навколишнього середовища, С
Підпис керівника виробника (цеху) або начальника служби контролю продукції (ВТК) виробника | |
Місце печатки | (дата) |
Примітки.
1. Паспорт повинен постійно зберігатися у власника стропа.
2. У разі постачання партії однотипових стропів допускається виготовлювати один паспорт на всю партію. У цьому випадку в паспорті зазначаються всі порядкові номери стропів, що входять в дану партію.
Додаток 10
до пункту 10.3.9 Правил будови і безпечної експлуатації вантажопідіймальних кранів
НОРМИ БРАКУВАННЯ КАНАТІВ
ВАНТАЖОПІДІЙМАЛЬНИХ КРАНІВ І МАШИН
1 Бракування канатів вантажопідіймальних кранів і машин, що знаходяться в експлуатації, повинно провадитися згідно з настановою з експлуатації вантажопідіймальної машини. За відсутністю в настанові з експлуатації відповідного розділу бракування провадиться згідно з рекомендаціями, наведеними в цьому додатку, розробленому згідно з вимогами ІSО 4309.
Для оцінки безпеки використання канатів застосовують такі критерії:

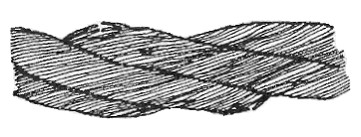

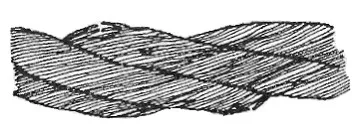

а) характер та кількість обривів дротів (рисунки 10.1–10.3), у тому числі наявність обривів дротів біля кінцевих закладань, наявність місць зосередження обривів дротів, інтенсивність зростання кількості обривів дротів;
