НПАОП 24.1-7.29-82. ОСТ 26-04-2590-82 Металлы и не металлические материалы в контактес жидким кислородом. Требования безопасности



CCCР


ОТРАСЛЕВОЙ СТАНДАРТ


Система стандартов безопасности труда.


МЕТАЛЛЫ И НЕМЕТАЛЛИЧЕСКИЕ МАТЕРИАЛЫ В КОНТАКТЕ С ЖИДКИМ КИСЛОРОДОМ.


Требования безопасности.


ОСТ 26-04-2590-82


СОГЛАСОВАНО

Представитель заказчика

__________ Н.М. Бакланов

«18» 03 1982г


УТВЕРЖДЕНО

МХиНМ

Нач. ВПО «Союзкриогенмаш»

___________ В.Е. Курташин

«08» 06 1982г.


УДК 658.382.3 Группа Т 58


ОТРАСЛЕВОЙ СТАНДАРТ


Система стандартов безопасности труда.


МЕТАЛЛЫ И НЕМЕТАЛЛИЧЕСКИЕ МАТЕРИАЛЫ В КОНТАКТЕ С ЖИДКИМ КИСЛОРОДОМ.


Требования безопасности.


ОСТ 26-04-2590-82


Взамен РТМ 26-04-81-76 РТМ 26-04-84-76


Приказом МХиНМ ВПО «Союзкриоген» от 16 июня 1982 г № 50 срок введения установлен с 01 июля 1983 г.


1. Настоящий стандарт распространяется на металлы и неметаллические материалы, работающие в среде жидкого кислорода под давлением до 42 МПа (420кгс/см2) или контактирующие с ним в случае аварийных ситуаций (проливы, утечки и т.п.).

2. Настоящий стандарт устанавливает области пожаро- и взрывобезопасного применения металлов и неметаллических материалов в зависимости от давления кислорода, толщины элементов деталей и условий их контакта с жидким кислородом.

3. Настоящий стандарт распространяется на вновь разрабатываемое криогенное оборудование. Условия эксплуатации ранее выпущенного оборудования определяются организацией-разработчиком.

4. Вероятность незагорания материалов следует оценивать по формуле


где t – время активной работы материала в изделии (периоды простоев, транспортировки, хранения и работы в статическом режиме не учитываются);ч

- средняя наработка на загорание (значения в зависимости от условий, приводятся в таблицах 3, 6, 8, 9), ч


Допустимые значения вероятностей незагорания регламентированы ГОСТ 12.2.052-81.

5. Типы контакта металлических деталей с жидким кислородом приведены в табл. 1.


Таблица 1.

Эскиз

Тип контакта

Краткая характеристика

1

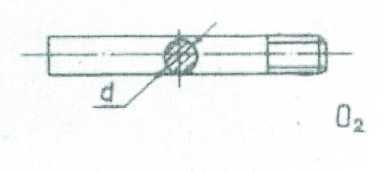

Сплошные цилиндрические или призматические элементы, контактирующие с кислородом по всей поверхности, в том числе детали с резьбой

2

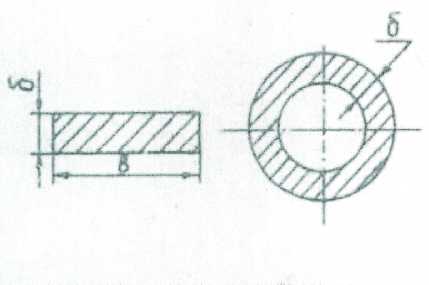

Трубы, стенки камер, корпусов и т.п., торцы или кромки которых находятся в контакте с кислородом, в том числе детали с резьбой

3

Трубы, стенки камер, корпусов и т.п., контактирующие с кислородом по поверхности, исключая кромки

4

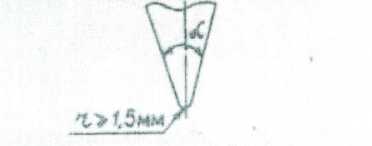

Цилиндрические и плоские элементы, концы которых имеют форму конуса


6. Выбор металлов и сплавов для условий, при которых исключена возможность загорания, следует производить по табл.2.

7. Выбор металлов и сплавов для условий, при которых требуется обеспечить заданную вероятность незагорания, следует производить по табл.3.

8. Типы контакта неметаллических материалов с кислородом и металлом приведены в табл.4.

9. Выбор конструкционных неметаллических материалов для условий, при которых исключена возможность загорания, следует производить по табл.5.

10. Выбор конструкционных неметаллических материалов для условий, при которых требуется обеспечить заданную вероятность незагорания, следует производить по табл.6.

11. Выбор герметизирующих материалов для условий, при которых исключена возможность загорания, следует производить по табл. 7.

12. Выбор герметизирующих материалов для типов контакта 4а и 4В для условий, при которых требуется обеспечить заданную вероятность незагорания, следует производить по табл. 8.

13. Выбор уплотнительных материалов для типов контакта 5 и 6 для условий, при которых требуется обеспечить заданную вероятность незагорания, следует производить по табл. 9.

14. Выбор лакокрасочных покрытий для условий, при которых исключена возможность загорания, следует производить по табл. 10.

15. Выбор теплоизоляционных и асорбционных материалов следует производить по табл. 11.


6. Выбор металлов и сплавов для условий, при которых исключена возможность загорания, следует производить по табл.2.

Таблица 2

Металл

(сплав)

Обозначение нормативно-технического документа

Тип контакта

1

2 и 3

4

Размер d или δ мм, не менее

Угол Λ˚не менее

2

3

5

10

0,5

1

2

3

5

10

15

30

45

60

Давление кислорода МПа (кгс/см2)*, не более

Сталь коррозионно-стойкая

ГОСТ 5632-72

0,1

(1)

0,4

(4)

4

(40)

10

(100)

0,2

(2)

0,3

(3)

1

(10)

2,5

(25)

6,4

(64)

16

(160)

5

(50)

10

(100)

16

(160)

32

(320)

Сплавы алюминиевые

ГОСТ 2685-75

ГОСТ 4784-74

0,1

(1)

0,2

(2)

0,3

(3)

0,6

(6)

0,1

(1)

0,1

(1)

0,3

(3)

0,6

(6)

1

(1)

1,6

(16)

0,3

(3)

0,4

(4)

0,6

(6)

1

(1)

Медь и сплавы на ее основе

ГОСТ 493-79

ГОСТ 859-78

ГОСТ 5017-74

ГОСТ 15527-70

ГОСТ 17711-72

ГОСТ 18175-78


42 (420)

* - Для плоских или цилиндрических деталей, оканчивающихся конусом, допустимое давление выбирается по наименьшему


7. Выбор металлов и сплавов для условий, при которых требуется обеспечить заданную вероятность незагорания, следует производить по табл.3.

Таблица 3

Металл (сплав)

Обозначе-ние НТД

τо, ч

не более

Тип контакта

1

2

3

Размер d или δ мм, не менее

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

Давление кислорода МПа (кгс/см2), не более

Сталь корро-зионно-стойкая

ГОСТ 5632-72

2.107

2,4

(24)

6

(60)

16

(160)

28

(280)

36

(360)

6

(60)

12

(120)

20

(200)


42

(420)

16

(160)


42

(420)

2.106

7,2

(72)

18

(180)


42

(420)

18

(180)

36

(360)


42

(420)

40

(400)

2.105

22

(220)

42

(420)

42

(420)

42

(420)

Сплавы алюминиевые

ГОСТ 2685-75

ГОСТ 4784-74

2.107

0,6

(6)

2,4

(24)

7

(70)

9

(90)

12

(120)

3

(30)

6

(60)

9

(90)

12

(120)

14

(140)

3,6

(36)

6

(60)

16

(160)

22

(220)

36

(360)

2.106

1,8

(18)

7

(7)

24

(240)

30

(300)

36

(360)

9

(90)

18

(180)

26

(260)

36

(360)


42

(420)

12

(120)

18

(180)


42

(420)

2.105

5,6

(56)

20

(200)

42

(420)

26

(260)

42

(420)

36

(360)

42

(420)


8. Типы контакта неметаллических материалов с кислородом и металлом приведены в табл.4.

Таблица 4.


Тип контакта

Эскиз

Краткая характеристика

1

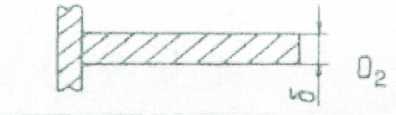

Материал контактирует с кислородом практически всей поверхностью

2

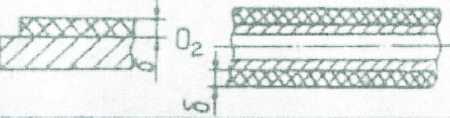

Материал контактирует с кислородом частью поверхности

3

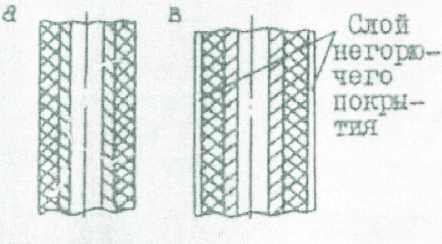

Материал имеет открытую поверхность или экранирован слоем негорючего вещества. Контакт материала с кислородом возможен только при аварийных ситуациях

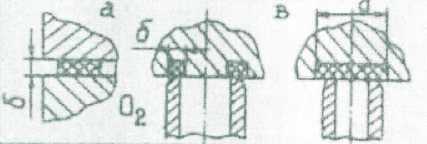

4

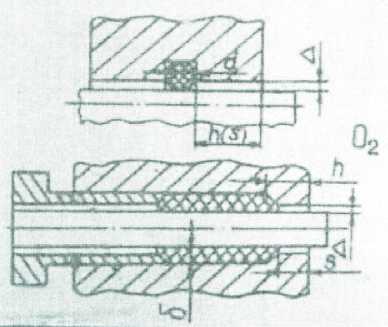

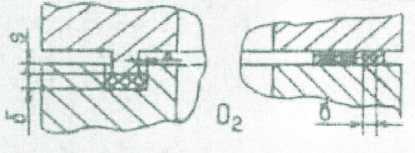

Материал контактирует с металлом большей частью поверхности. Доступ кислорода к неметал-лическому элементу ограничен. Для контакта 5 зазор Δ должен быть не более 1,2 мм

S>3Δ

Для типа контакта 6 зазор Δ должен быть не более 0,5 мм

S≥5Δ

5

6


Состояние между толщиной (диаметром) неметаллического элемента δ (d) и толщиной контактирующего металла h для материалов, регламентированных табл. 6, 8, 9 должно соответствовать δ≥2h.

9. Выбор конструкционных неметаллических материалов для условий, при которых исключена возможность загорания, следует производить по табл.5.


Таблица 5.


Материал

Обозначение нормативно-технического документа

Тип контакта

1

2

Толщина δ мм, не более

0,5

1,0

2,0

0,5

1,0

2,0

Давление кислорода, МПа (кгс/см2), не более

Материалы прессовочные

АГ-4

ДСВ


ГОСТ 20437-75

ГОСТ 17478-72


0,1

(1)


0,1

(1)


0,1

(1)


0,4

(4)


0,2

(2)


0,1

(1)

Стеклопластик

27-63С

Стеклотекстолит

КАСТ-В


ТУ 84-499-74


ГОСТ 10292-74


0,2

(2)


0,2

(2)


0,1

(1)


0,6

(6)


0,3

(3)


0,2

(2)

Фторопласт-3

ГОСТ 13744-76

2,0

(20)

2,0

(20)

2,0

(20)

3,0

(30)

2,4

(24)

2,0

(20)

Фторопласт-4

ГОСТ 10007-80

2,4

(24)

2,2

(22)

2,2

(22)

3,2

(32)

2,4

(24)

2,2

(22)

Материалы на основе фторопласта-4

Ф4К20

АФГ-80ВС

АФГМ


ТУ6-05-1413-76

ОСТ 48-75-73

ОСТ 48-75-73


2,4

(24)


2,4

(24)


2,4

(24)


3,6

(36)


3,0

(30)


2,4

(24)

САБ-45 (Фт-3

+38% Sb2О3; Al2О3; BaSO4)

--

5,0

(50)

5,0

(50)

5,0

(50)

5,0

(50)

5,0

(50)

5,0

(50)


10. Выбор конструкционных неметаллических материалов для условий, при которых требуется обеспечить заданную вероятность незагорания, следует производить по табл.6.


Таблица 6.



Материал


Обозначение нормативно-технического документа

τо, ч не более

104

105

106

Давление кислорода, МПа (кгс/см2), не более

Стекло органическое

Смола капроновая

Смола поликарбонатная

(дифлон)

Пентапласт

ГОСТ 17622-72

ОСТ 4ГО.023.140

ТУ 6-05-1762-76


ТУ 6-05-1422-79

2,4

(24)

0,8

(8)

0,3

(3)

Стеклотекстолит электротехнический


ГОСТ 12652-74

3,8

(38)

1,2

(12)

0,4

(4)

Материалы прессовочные:

АГ-4

ДСВ


ГОСТ 20437-75

ГОСТ 17478-72


7,8

(78)


2,4

(24)


0,8

(8)

Текстолит конструкционный

ГОСТ 5-78

9,0

(90)

3,0

(30)

1,0

(10)

Стеклопластик 27-63С

Стеклотекстолит КАСТ-В

ТУ 84-499-74

ГОСТ 10292-74

9,5

(95)

3,0

(30)

1,0

(10)

Фторопласт-3

ГОСТ 13744-76

22,0

(220)

7,0

(70)

2,4

(24)

Фторопласт-4

Материалы на основе фторопласта-4:

Ф4К20

АФГ-80ВС

АФГМ

ГОСТ 10007-80


ТУ 6-05-1413-76

ОСТ 48-75-73

ОСТ 48-75-73

40,0

(400)

18,0

(180)

5,6

(56)
