НПАОП 28.4-7.08-78. ОСТ 84-1617-78 Устройства защитные для кузнечно-прессового оборудования. Конструкции. Основные размеры. Требования безопасности.



ОТРАСЛЕВОЙ СТАНДАРТ


УСТРОЙСТВА ЗАЩИТНЫЕ ДЛЯ КУЗНЕЧНО-ПРЕССОВОГО ОБОРУДОВАНИЯ.

КОНСТРУКЦИИ. ОСНОВНЫЕ РАЗМЕРЫ.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.


ОСТ 84-1617-78


УДК 621.73.06-758 Группа Г 83


ОТРАСЛЕВОЙ СТАНДАРТ

Устройства защитные для кузнечно-прессового оборудования.

Конструкции. Основные размеры. Технические требования.

ОСТ 84-1617-78

Введен впервые.

ИП-362 от 07.12.1978г. Срок действия установлен с 01.01.1980г.

до 01.01.1985г.


Несоблюдение стандарта преследуется по закону.


Настоящий стандарт распространяется на защитные устройства для кузнечно-прессового оборудования, не оснащенного указанными устройствами, и устанавливает конструкции, основные размеры и технические требования к защитным устройствам.


Стандарт не распространяется на прессы, оборудованные фотоэлементной защитой, двуруким включением или другим устройством, исключающим травмирование рук в опасной зоне.


1. КОНСТРУКЦИИ И РАЗМЕРЫ.

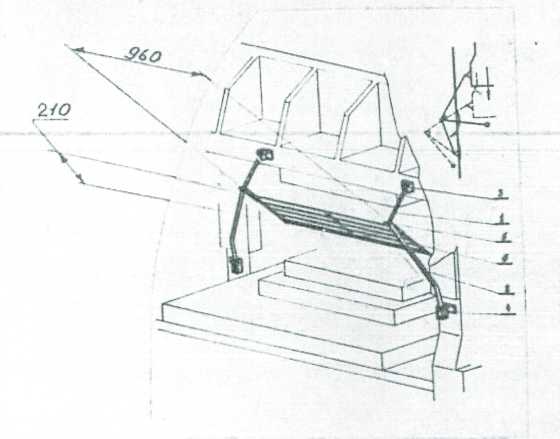

1.1. Конструкции и размеры защитного устройства с отталкивающей решеткой должны соответствовать указанным на черт.1.



1, 2 – Рычаги

3 – Верхний кронштейн

4 – Нижний кронштейн

5 – Подвижная ось

6 – Защитная решетка


Чертеж 1.

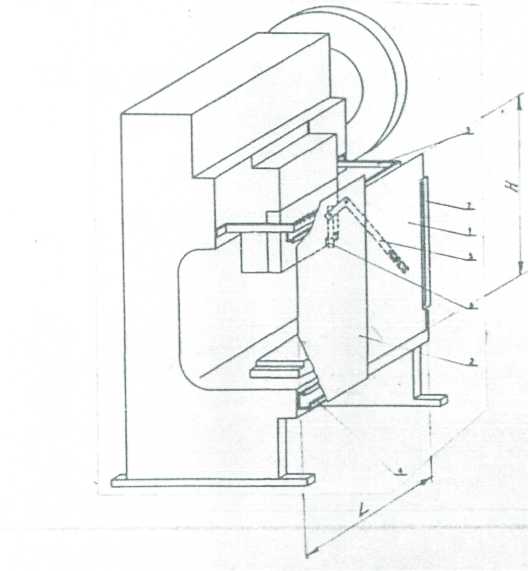

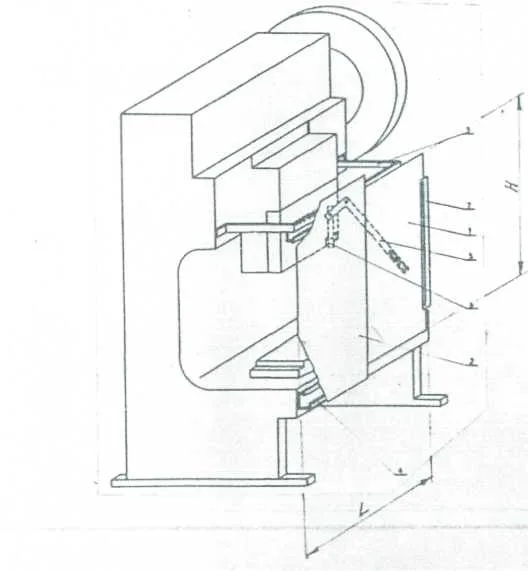

1.2. Конструкция и размеры защитных устройств с горизонтальным перемещением защитного экрана должны соответствовать указанным на черт. 2 и в табл.1.



1, 2 – Секции

3, 4 – Направляющие

5 – Рычаг

6 – Промежуточное звено

7 – Упор


Чертеж 2.


Таблица 1.

Обозначение

Lмм

Hмм

ВЮЭ 11.009.00.00.000

600

525

ВЮЭ 11.010.00.00.000

360

415

ВЮЭ 11.011.00.00.000

420

440

ВЮЭ 11.012.00.00.000

500

475

ВЮЭ 11.013.00.00.000

710

605

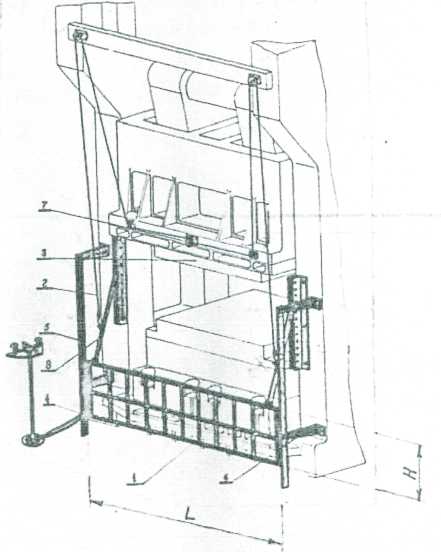

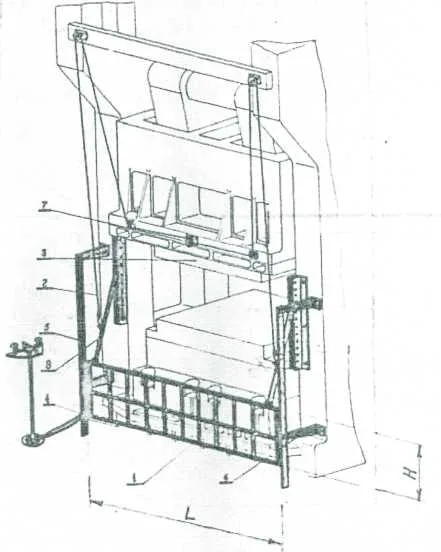

1.3. Конструкции и размеры защитных устройств с вертикальным перемещением защитной решетки должны соответствовать указанным на черт.3 и 4 и в табл. 2.



1 – Решетка 5 – Направляющие

2 – Трос 6 – Кронштейн

3 – Ползун пресса 7 – Лебедка

4 – Ролики 8 – Рычаги


Чертеж 3.


Таблица 2.


Обозначение

Lмм

Hмм

ВЮЭ 01.006.00.00.000

2440

550

ВЮЭ 80.017.00.00.000

2500

550

ВЮЭ 80.018.00.00.000

2650

550

ВЮЭ 80.019.00.00.000

2920

550

ВЮЭ 80.020.00.00.000

2630

550

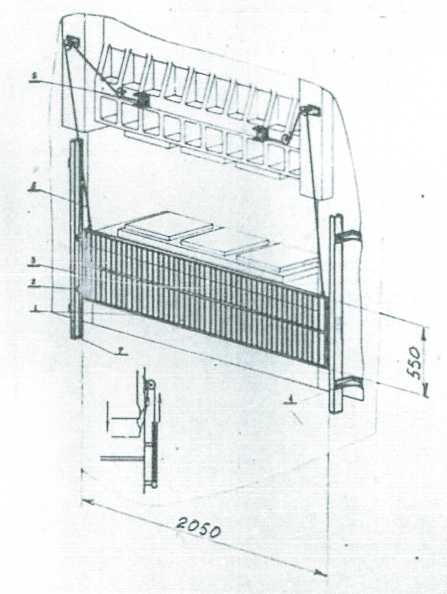

1 – Решетка

2 – Ролики

3 – Направляющие

4 – Кронштейн

5 – Трос

6 – Лебедка

7 – Упор


Чертеж 4.


2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.


2.1. Защитные устройства должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам, разработанным предприятием.

2.2. Защитные устройства должны обеспечивать защиту рук при каждом ходе ползуна и быть непосредственно связаны с ползуном пресса.

2.3. Конструкции защитных устройств должны быть достаточно прочными, надежно крепиться, не мешать работе, уборке и наладке пресса.

2.4. Для наблюдения за процессом штамповки соответствующие части защитных устройств должны быть решетчатыми, сетчатыми или из прозрачного материала в виде жалюзи и располагаться не ближе 50 мм от движущихся элементов пресса и штампового инструмента, при этом ширина зазора в решетке или жалюзи должна быть не более 40 мм.

2.5. Величина хода защитного устройства должна быть необходимой и достаточной для обеспечения безопасности.

2.6. Защитные устройства, подлежащие периодической перестановке и регулировке, должны быть быстросъемными и иметь рукоятки, скобы и другие устройства для удобного и безопасного удержания их при съемке и установке.

2.7. Защитные устройства должны быть сблокированы с пусковыми и тормозными устройствами пресса.

2.8. Защитные устройства должны изготовляться и устанавливаться в соответствии с чертежом с точностью, исключающей их перекос или смещение от заданного положения относительно закрываемых или движущихся элементов.

2.9. Защитные устройства, требующие настройки в зависимости от размера получаемой детали, должны иметь устройства для устройства для закрепления регулируемых частей без применения инструментов.

2.10. Во всех болтовых соединениях защитного устройства должны быть приспособления против самосвертывания (контргайки, пружинные шайбы, чеки, шплинты и т.п.).

2.11. Выступающие части защитных устройств не должны иметь острых углов и заусенцев.

2.12. Защитные устройства не должны:

снижать освещенность рабочего места;

повышать вибрацию оборудования;

мешать наблюдению за рабочим местом при штамповке;

затруднять удаление отходов.

2.13. Защитные устройства должны соответствовать требованиям технической эстетики.

2.14. Окраска защитных устройств должна соответствовать требованиям ГОСТ 12.4.026-76.


3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.


3.1. Применяемые в конструкции защитного устройства материалы не должны быть опасными и вредными.

3.2. Применение вновь изготовленного или отремонтированного защитного устройства допускается только после приемки его ОТК цеха.

3.3. Перед установкой, наладкой защитного устройства пресс должен быть выключен.

3.4. Повседневное наблюдение за исправностью и правильным применением защитных устройств возлагается на мастера.

3.5. Все работы, связанные с изготовлением, испытанием и применением защитных устройств для кузнечно-прессового оборудования необходимо проводить в соответствии с ГОСТ 12.2.017-76.

ПРИЛОЖЕНИЕ

Справочное


1. ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ И ЧЕРТЕЖЕЙ УСТРОЙСТВ


№ чертежа в стандарте

Обозначение чертежа

Модели прессов, на которые могут устанавливаться данные защитные устройства

1.

ВЮЭ.01.007.00.00.000

LИ 100, 160, 250, 400, 650, 1000, КБ9534, К9536, К9538, КА2534, К2535, КА2536, К8338, К8340, К8342.

2.

ВЮЭ.11.009.00.00.000

КА2326, КМ-15, К2124, К2118, Комсомолец-15, ЗИФ-25, Хилло-10.

ВЮЭ.11.010.00.00.000

К2320, КБ2326, К2318, К232Б, Фишер-Т8, Вейнгартен-22,5, КН-20.

ВЮЭ.11.011.00.00.000

К2322, К2122, К2128, Хилло-20, Кнессель-25.

ВЮЭ.11.012.00.00.000

КД2124, Вейнгартен-25, ВП-1, Хилло-31,5, ЭР-35, К2324, К1424, Шуллер225, К113, Мунтель-15.

ВЮЭ.11.013.00.00.000

КД2128, К115, Э-59, Шуллер-53, Кирхайс-60, ЗИК-200, К1128, КН-45, КД2328, Динаваг-35, КА234, К116, Цвикауер-35, Анбольд-60, Шуллер-62, К2130, К117, ЭР-70, К1430,К2330Б, К233Б, ЗИЛ-75, Шуллер-70.

3.

ВЮЭ.01.006.00.00.000

Пельс 160, К374, К378А.

ВЮЭ.80.017.00.00.000

Пельс 200, К3732, К2538.

ВЮЭ.80.018.00.00.000

Пельс 250, К3537, К3735.

ВЮЭ.80.019.00.00.000

Пельс 400, К2540, К3541.

ВЮЭ.80.020.00.00.000

Пельс 500, К2542, К3539

4.

ВЮЭ.01.005.00.00.000

К372, К4542, К4543, К4546.


Примечание. Предприятие-разботчик высылает конструкторскую документацию на защитные устройства по заявки заинтересованных предприятий.


2. НАЗНАЧЕНИЕ ЗАЩИТНЫХ УСТРОЙСТВ.


2.1. Защитное устройство (черт.1) предназначено для удаления рук работающего из опасной зоны.

2.2. Защитные устройства (черт. 2, 3, 4) предназначены для удаления рук работающего из основной зоны пресса при рабочем ходе кожуха и защиты от возможного разлетания осколков штампового инструмента в случае его поломок.


Зам.руководителя предприятия п/яА-1450 Л.И. Сытин

Начальник отдела 38 Ф.М. Панов

Начальник отдела 13 В.Н. Широков

Вед.инженер-конструктор отдела 13 В.А. Хрипунов

Вед.инженер отдела 13 Е.Д. Кокснов


СОИСПОЛНИТЕЛИ:

Зам. руководителя предприятия п.я. Г-4513 Р.А. Кобылин

Начальник отдела № 18 К.В. Золотов

Старший инженер Р.А. Кузнецова


Перечень

нормативно-технической документации, приведенной в стандарте


Наименование документа

Номер пункта

ГОСТ 12.4.026-76

2,14

ГОСТ 12.2.017-76

3,5


ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ


№ изме-нения

Номер листа (страницы)

№ доку-мента

Подпись

Дата внесе-ния из-менения

Дата введения изменения

изменен-ного

заменен-ного

нового

аннули-рованно-го
