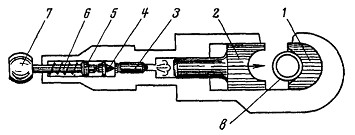

Рис. 5. Соединение труб прессом ППСТ-33М:
1 - матрица; 2 - пуансон; 3 - патрон; 4 - боек; 5 - ударник; 6 - боевая пружина; 7 - пуговка; 8 - стальная труба (муфта, раструб)
2.4.3. Основные технические данные пресса ППСТ-33М приведены ниже:
Габаритные размеры, мм 380×90×80
Масса порохового инструмента в рабочем
положении, кг 6
Масса комплекта порохового инструмента в
инвентарном футляре (в состоянии поставки), кг 10
Используемые патроны МПУ-1 и МПУ-2
Размеры соединяемых труб, мм:
наружный диаметр электросварных труб по ГОСТ
10704-76 и ТУ 14-3-729-78 20; 25; 32
условный проход (наружный диаметр)
водогазопроводных труб по ГОСТ 3262-75 15 (21,3); 20 (26,8); 25 (33,5)
Гарантированное количество выстрелов 10000
Запирание патрона в стволе Жесткое
Способ воспламенения патрона Ручным оттягиванием ударника
и наколом капсюля под действием разжимающейся боевой пружины
Экстракция стреляной гильзы Ручная, шомполом с зацепами
Отдача при выстреле Воспринимается массой инструмента и руками рабочего
Блокировка от случайного выстрела При недоввинченном затворе; при падении с высоты до 1,5 м
2.4.4. Для получения качественного (за один выстрел) соединения труб патрон и соответствующие пуансон и матрица должны выбираться в соответствии с «Техническим описанием и инструкцией по эксплуатации» с учетом наружного диаметра и вида соединяемых труб.
2.5. ХРАНЕНИЕ, УЧЕТ, РЕМОНТ И ТРАНСПОРТИРОВАНИЕ ПОРОХОВЫХ ИНСТРУМЕНТОВ
2.5.1. Порядок хранения, подготовки к работе и выдачи пороховых инструментов должен соответствовать требованиям «Положения об организации инструментального хозяйства в строительстве», утвержденного Госстроем СССР 4 мая 1971 г.
2.5.2. Все места и условия хранения пороховых инструментов должны исключать их хищение, использование не по назначению, порчу от попадания влаги и устанавливаться приказом по монтажной организации (управлению, участку).
2.5.3. До начала эксплуатации пороховые инструменты должны храниться в состоянии поставки в складских закрытых помещениях строительно-монтажных организаций с соблюдением климатических факторов воздействия внешней среды по группе С (ГОСТ 15150-69).
2.5.4. Хранить пороховые инструменты при ежедневной выдаче для работы необходимо в инструментально-раздаточных пунктах (ИРП). При этом в ИРП допустимо хранить до четырех пороховых инструментов совместно с патронами в месте, оборудованном в соответствии с требованиями, установленными для монтажных патронов (раздел 4 настоящей Инструкции).
2.5.5. Пороховые инструменты для производства работ нужно выдавать только на основании предварительно оформленного наряда-допуска (приложение 1). Выдачу пороховых инструментов для работы по наряду-допуску и их возврат по окончании работ следует регистрировать в «Ведомости выдачи и возврата пороховых инструментов (приложение 2).
2.5.6. Данные закрытых нарядов-допусков должны использовать соответствующие службы строительно-монтажной организации при инвентаризации патронов, а также служба главного механика для учета работы порохового инструмента и для заполнения формуляра.
2.5.7. Для постоянного контроля работоспособности и безопасности эксплуатации пороховых инструментов служба главного механика должна проверять их техническое состояние. Проверку следует производить 1 раз в 0,5 года, а также после производства половины гарантированного количества выстрелов, установленного для данного типа порохового инструмента.
2.5.8. Результаты проверки порохового инструмента с указанием номеров нарядов-допусков необходимо заносить в формуляр порохового инструмента.
2.5.9. Возникшие при эксплуатации неисправности и задержки в работе пороховых инструментов, которые включены в «Перечень возможных неисправностей», приведенный в «Техническом описании и инструкции по эксплуатации», должен устранять рабочий, применяющий данный пороховой инструмент, непосредственно после обнаружения.
2.5.10. При возникновении неисправностей, не входящих в Перечень, работа с пороховым инструментом должна быть прекращена. Неисправный инструмент следует направить на пункт ремонта монтажной организации, применяющей пороховые инструменты.
2.5.11. При направлении порохового инструмента в ремонт служба главного механика должна отметить в формуляре на данный пороховой инструмент его передачу с указанием дефекта (поломки), количества сделанных выстрелов и шифра патронов на основании данных нарядов-допусков.
2.5.12. Ремонт порохового инструмента и его комплекта на ремонтном пункте строительно-монтажной организации необходимо производить централизованно в соответствии с «Руководством по ремонту», согласованным с заводом-изготовителем.
2.5.13. При поломке и недопустимом износе деталей и узлов порохового инструмента, эксплуатация которых осуществлялась в пределах гарантийного срока без нарушения требований и режимов, установленных в «Техническом описании и инструкции по эксплуатации», ремонт должен производить завод-изготовитель.
2.5.14. Пороховые инструменты направлять в ремонт на завод-изготовитель вместе с заполненным формуляром, рекламационным актом с указанием вида неисправности и количества произведенных выстрелов. Копия акта должна быть направлена по адресу: 192007, Ленинград, Днепропетровская, 31-33, ЛенПЭО ВНИИпроектэлектромонтажа.
2.5.15. Пороховые инструменты всех типов разрешается эксплуатировать и ремонтировать только до истечения гарантийного срока службы по количеству выстрелов, которое указано в документации, входящей в комплект порохового инструмента, после чего их следует списать.
2.5.16. Списание нужно производить по заключению комиссии, созданной приказом по строительно-монтажной организации, и оформлять актом аналогично списанию любого другого механизированного инструмента. Списанный пороховой инструмент должен быть превращен в необратимый металлолом.
2.5.17. Транспортирование пороховых инструментов может осуществляться любыми транспортными средствами на любое расстояние. При транспортировании инструмент должен находиться в инвентарном футляре и не подвергаться воздействию атмосферных осадков.
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ПРОИЗВОДСТВЕ РАБОТ С ПОРОХОВЫМИ ИНСТРУМЕНТАМИ
3.1. Пороховые инструменты являются инструментами повышенной опасности, так как при выстреле образуются вредные продукты сгорания пороха (окислы углерода и азота), возможен разлет мелких частиц обрабатываемого материала или строительного основания (окалины, облоя), руки рабочего воспринимают импульсную отдачу инструмента, создается импульсный шум до 120 дБ.
3.2. При работе с применением пороховых инструментов следует выполнять требования СНиП III-4-80, ГОСТ 12.1.003-76, ГОСТ 12.1.005-76, СН 245-75, а также отраслевых норм и правил по безопасности и видам строительно-монтажных работ, утвержденных и согласованных в установленном порядке.
3.3. До начала применения пороховых инструментов должны быть проведены специальная подготовка и аттестация персонала строительно-монтажных организаций - рабочих и линейных ИТР. Порядок подготовки и аттестации изложен в разделе 5 настоящей Инструкции. При организации работ по применению пороховых инструментов должны быть определены и организованы места хранения пороховых инструментов и монтажных патронов в соответствии с требованиями пп. 2.5 и 4.3 настоящей Инструкции.
3.4. К применению могут быть допущены только пороховые инструменты, при которых имеется заполненный формуляр, подтверждающий безопасность конструкции и соответствие эксплуатационных параметров указанным в действующих технических условиях
3.5. К производству работ с применением пороховых инструментов должны допускаться лица, прошедшие групповое обучение на курсах по типовой программе, сдавшие экзамен и имеющие удостоверение установленной формы.
3.6. Удостоверения рабочего и ИТР действительны только в организации (на предприятии), где они работают в момент выдачи удостоверений, с отметками о ежегодной проверке знаний правил техники безопасности и промсанитарии и продлении срока действия удостоверений.
3.7. На работы с пороховыми инструментами распространяется «Перечень производств и профессий, работники которых подлежат предварительному (перед допуском к работе) медицинскому осмотру», в соответствии с приказом Министра здравоохранения СССР № 400 от 30 мая 1969 г.
3.8. Допуск рабочих и линейных ИТР к работе с применением пороховых инструментов должен быть оформлен приказом по организации, применяющей пороховые инструменты.
3.9. Рабочий, применяющий пороховые инструменты, и подсобный рабочий должны использовать следующие средства индивидуальной защиты:
защитный щиток с прозрачным экраном, например типа ЩЗ (изготовитель ВНПО «Изотоп»), или защитные очки ЗП или ЗПД по ГОСТ 12.4.003-74;
противошумные наушники группы А по ГОСТ 12.40.1-78, «Беруши» по ТУ 6-16-1852-74;
защитные перчатки;
защитную каску по ГОСТ 17047-71 при забивке дюбелей, при пробивке отверстий (колонкой УК-6), а также при работе с другими пороховыми инструментами, где это установлено требованиями безопасности.
3.10. Средствами индивидуальной защиты должна обеспечивать строительно-монтажная организация, использующая пороховые инструменты, в соответствии с типовыми отраслевыми нормами.
3.11. При применении пороховых инструментов в небольших, плохо проветриваемых помещениях (переходах, тоннелях, камерах и т.п.) в рабочей зоне должна быть вентиляция, исключающая концентрацию вредных окислов от выхлопа пороховых газов согласно требованиям ГОСТ 12.1.005-76.
3.12. При подготовке производства работ с пороховыми инструментами ответственный за проведение работ на объекте (мастер, производитель работ) должен:
определить пригодность данного порохового инструмента для выполнения заданной работы, а также шифр и количество необходимых патронов, типоразмеры дюбелей, сменных пуансонов и матриц и т.п. Область применения и шифр патрона должны соответствовать указанным в настоящей Инструкции и «Техническом описании и инструкции по эксплуатации» данного порохового инструмента;
провести производственный инструктаж по безопасным приемам работ рабочего, применяющего пороховой инструмент, и подсобного рабочего непосредственно на рабочем месте. Оформить проведение инструктажа записью в журнале установленной формы;
снабдить рабочего, применяющего пороховой инструмент, и подсобного рабочего средствами индивидуальной защиты. Проконтролировать использование этих средств рабочими;
обеспечить место и порядок хранения пороховых инструментов и патронов в рабочее и нерабочее время в соответствии с требованиями подразделов 2.5 и 4.3 настоящей Инструкции;
при проведении работы на высоте обеспечить рабочее место необходимым инвентарем и приспособлениями, проверить их исправность и соответствие установленным требованиям. Работы с пороховыми инструментами на высоте более 1 м следует производить с устойчивых оснований (подмостей, лесов, вышек), отвечающих требованиям ГОСТ 12.2.012-75 и выполненных в соответствии с требованиями СНиП III-4-80 для механизированного монтажного инструмента;
оформить наряд-допуск на заданный объем работ с пороховыми инструментами (приложение 1);
на основании оформленного наряда-допуска организовать получение порохового инструмента и необходимого количества патронов с регистрацией в раздаточно-сдаточной ведомости монтажных патронов (приложение 3). Организовать доставку порохового инструмента и патронов на объект производства работ;
при необходимости работы во взрыво- и пожароопасных помещениях оформить в установленном порядке и получить специальное разрешение на «огневые работы».
3.13. Наряд-допуск следует выдавать только на срок, необходимый для выполнения на данном объекте конкретной работы без изменения ее характера, условий и места, но не более чем на 10 рабочих дней. Наряд-допуск состоит из отрывной части, на которой рабочий расписывается в получении наряда-допуска, и собственно наряда-допуска, выдаваемого на руки рабочему. Отрывная часть наряда-допуска должна храниться у ответственного руководителя работ на объекте до окончания работ по данному наряду-допуску, затем с оформленным (закрытым) нарядом-допуском передается для учета вышестоящему руководителю работ (например, начальнику монтажного участка).
3.14. При необходимости производства на объекте работ по совмещенному графику наряд-допуск должен быть согласован с ответственным руководителем работ на объекте.
3.15. После получения наряда-допуска и прохождения инструктажа рабочий перед началом работы с пороховым инструментом должен:
получить необходимый пороховой инструмент и, убедившись, что он разряжен (нет патрона в патроннике), проверить его исправность, комплектность и пригодность для выполнения заданной работы;
получить монтажные патроны в количестве, обеспечивающем заданную работу по всему объему наряда-допуска, а также комплектующие материалы (дюбеля, наконечники и др.);
получить необходимые дополнительные приспособления и средства индивидуальной защиты.
3.16. При производстве работ с пороховыми инструментами приемы выстрела, область применения, правила эксплуатации и технического обслуживания и специальные дополнительные требования
безопасности должны соответствовать требованиям «Технического описания и инструкции по эксплуатации».
3.17. Заряжать патроном пороховой инструмент следует только после полной подготовки к выстрелу.
3.18. Непосредственно перед выстрелом рабочий, применяющий пороховой инструмент, должен занять устойчивое положение и оценить трассы возможных разлетов мелких частиц основания или обрабатываемого материала и рикошета, а также направление отдачи порохового инструмента при выстреле.
3.19. При перерывах в работе, устранении неисправностей и перекосе порохового инструмента его следует разрядить.
3.20. В случае задержки выстрела спуск ударника следует повторить 1-2 раза, затем после выдержки 60 с пороховой инструмент должен быть разряжен.
3.21. При работе на высоте пороховой инструмент должен быть прикреплен специальным предохранительным ремнем к поясу рабочего. Предохранительный ремень должен быть выполнен из материала, выдерживающего нагрузку на разрыв не менее 2000 Н (200 кгс).
