4.4 Умовні позначення способів прокладаня ліній електричного та телефонного зв'язку

4.4.1 Умовні позначення способів прокладання ліній електричного та телефонного зв'язку на схемах і планах потрібно наводити відповідно до таблиці 4.

Таблиця 4

Назва

Позначення

Довідкові розміри, мм

Наявні лінії зв'язку

Проектовані лінії зв'язку

Наявні електричні лінії

Проектовані електричні лінії

Примітка. Лінії зв'язку необхідно виконувати згідно з ДСТУ Б А.2.4-4.


4.4.2 Креслення умовних позначень наявних технічних засобів необхідно виконувати згідно з ДСТУ Б А.2.4-4.

4.4.3 Цифри та літери необхідно виконувати шрифтом одного розміру згідно з ДСТУ Б А.2.4-4.

4.4.4 Позначення елементів світлофорного обладнання на схемі перехрестя наведено в до­датку А.


4.5 Умовні позначення на схемах і планах світлофорних ламп

4.5.1 Умовні позначення світлофорних ламп потрібно записувати у вигляді послідовних знаків (цифр і літер) в один рядок без пробілу таким чином:

АБВ,

де А — номер встановленого транспортного або пішохідного світлофора.

Наприклад: 1Т1.2, ЗП1.1 тощо згідно з ДСТУ 4092; Б — колір сздлофора (ч — червоний, з — зелений, ж — жовтий); В — номер напрямку дії сигналу транспортного або пішохідного світлофора.

Примітка. Для типів світлофорів Т1.13—Т1.15 записують варіант виконання світлофора з однією або двома додат­ковими секціями позначених літерами (п) або (л) відповідно правої або лівої секцій.

4.5.2 Умовні позначення ламп трамвайного світлофора повинні бути записані за таким прин­ципом:

А.Б.В

де А — номер трамвайного світлофора або комбінованої світлофорної установки, що розта­шовані окремо;

Б — комбінації цифр, що позначають напрямок руху трамваю: 24 — прямо, 14 — ліворуч, 124 — прямо та ліворуч, 34 — праворуч, 234 — прямо та праворуч, 123 — рух забо­ронено; В - - номер напрямку дії сигналу трамвайного світлофора.

4.5.3 Приклади умовних позначень світлофорних ламп наведено в додатку Б.


ДОДАТОК А (обов'язковий)

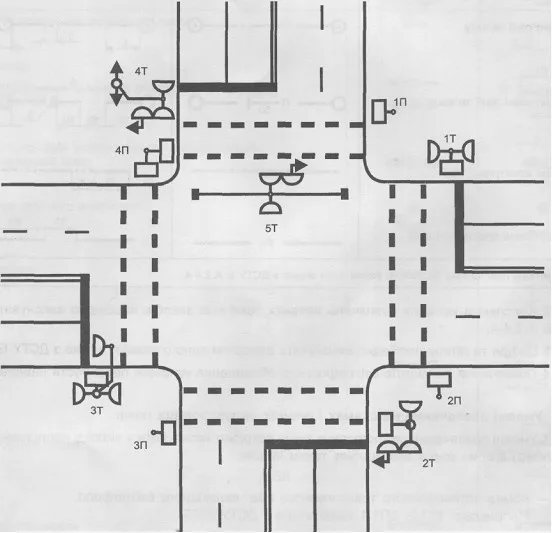

ГРАФІЧНЕ НАНЕСЕННЯ ЕЛЕМЕНТІВ СВІТЛОФОРНОГО ОБЛАДНАННЯ НА СХЕМУ ПЕРЕХРЕСТЯ

Номери світлофорних установок:

1Т — на стояку;

2Т — на опорі штучного освітлення з додатковою секцією (ліворуч);

ЗТ — на консолі;

4Т — на консолі, закріпленій на опорі лінії електропередач низької напруги;

5Т — на розтяжці з додатковою секцією (ліворуч);

1П-4П — пішохідні світлофори, що встановлені окремо.

Рисунок 1 — Схема перехрестя



Тривалість,

Напрямок

20 3 3 2 15 3 3 2

1

2

3п

4п


— зелений;

— зелений миготливий;

— червоний;

— жовтий;

— червоний з жовтим.

Рисунок 2 — Приклад пофазного роз'їзду та циклограма до нього


ДОДАТОК Б (обов'язковий)

ПРИКЛАДИ УМОВНИХ ПОЗНАЧЕНЬ СВІТЛОФОРНИХ ЛАМП

Світлофорна лампа четвертої світлофорної установки, червоного кольору, другого напрямку дії сигналу світлофора:

4Т1.5ч2

Те саме, другого пішохідного (окремо встановленого) світлофора, зеленого кольору, другого напрямку дії сигналу світлофора:

2П1.1з2

Світлофорна лампа четвертої світлофорної установки, червоного кольору, третього напрямку дії сигналу пішохідної секції в комбінованій світлофорній установці:

4Т1.14чЗП1.1

Світлофорна лампа трамвайного світлофора другої світлофорної установки, з додатковим напрямком руху праворуч, першого напрямку дії сигналу світлофора:

2Т5.2,34,1

Те саме, другого трамвайного (окремо встановленого) світлофора, з дозволеним напрямком руху прямо та ліворуч, першого напрямку дії сигналу світлофора:

215.1,124,1

Світлофорна лампа додаткової секції праворуч другої світлофорної установки, зеленого кольо­ру, третього напрямку дії:

2Т1.14(п) з3
