5.7. Определение параметров вибрации на сиденье оператора

5.7.1. Измерение вибрации проводят на режимах и в условиях, приведенных в таблице.

Режимы и условия испытания тракторов

Тракторы, не указанные в таблице, следует испытывать при выполнении основной технологической операции, назначенной из числа наиболее характерных при использовании трактора. Трактор должен быть укомплектован в соответствии с видом технологической операции. Подвеска сиденья должна быть отрегулирована по массе оператора. Масса оператора должна составлять (75±5) кг. Системы и агрегаты трактора должны быть прогреты до рабочей температуры.

До начала измерений трактор включают в работу или разгоняют с таким расчетом, чтобы при въезде на измерительный участок трактор имел установленную постоянную скорость движения.

5.7.2. Виброизмерительные преобразователи устанавливают в месте контакта оператора с подушкой сиденья. Измерительная ось виброизмерительного преобразователя должна быть перпендикулярна к опорной поверхности контакта оператора с подушкой сиденья. Измерения вибрации на сиденьи оператора проводят один раз не менее чем за 30 с.

5.8. Определение параметров шума на рабочем месте оператора

5.8.1 Параметры шума оценивают уровнями звукового давления и максимальным уровнем звука.

5.8.2. Измерения максимального уровня звука и уровней звукового давления проводят при выполнении трактором каждой из технологических операций (бульдозирование, рыхление, откаты и т. п.). Скорость движения трактора, характеристики разрабатываемого грунта — по таблице.

Испытания проводят в теплый и холодный периоды года. Двери, окна и люки кабины во время испытаний должны быть закрыты. Скорость ветра не более 5 м/с. При проведении измерений в кабине, кроме оператора, может находиться один человек. Не допускается проводить измерения во время дождя, снегопада, грозы.

5.8.3. Трактор во время измерений должен находиться на открытом пространстве на расстоянии не ближе 30 м от крупных отражающих поверхностей (зданий, лесопосадок, машин и др.).

Допускается проводить измерения при наличии помех от посторонних источников шума, если уровень звука его на рабочем месте оператора превышает не более чем на 10 дБА уровень звука на рабочем месте оператора испытываемого трактора с работающим на номинальных оборотах двигателем. В случае, если указанная разность окажется менее 10 дБА, в измерения вносят поправки по ГОСТ 12.1.028*.

___________________

* В Российской Федерации действует ГОСТ Р 51402—99.

5.8.4. Координаты расположения центра мембраны микрофона шумомера от КТС по ГОСТ 27715 должны быть следующими:

(700±50) мм вверх по вертикали;

(20±20) мм вперед по горизонтали;

(200±10) мм вправо или влево (в сторону наибольшего уровня звука, полученного на основании предварительных измерений по горизонтали).

Микрофон ориентируют в направлении, обеспечивающем наименьшее искажение измеряемого сигнала.

5.8.5 Измерение параметров шума на рабочем месте оператора в стационарном режиме — по ГОСТ 27534.

6. ОЦЕНКА ОРГАНОВ УПРАВЛЕНИЯ И СРЕДСТВ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ

6.1. Определение расположения органов управления

6.1.1. При измерениях сиденье оператора должно находиться в среднем по регулировкам положении, подвеска сиденья должна быть отрегулирована по массе, а сиденье — нагружено массой (75±5) кг. Измерения проводят с помощью специального или универсального мерительного инструмента.

6.2. Определение максимальных сил сопротивления перемещению органов управления.

6.2.1. Перед проведением измерений сил сопротивления перемещению органов управления трактор должен проработать в технологическом режиме не менее 1 ч.

6.2.2. Силы сопротивления перемещению органов управления трактора определяют во время движения трактора. Силы сопротивления перемещению органов управления двигателем допускается определять на стоянке при работающем двигателе.

6.2.3. При измерении сил сопротивления перемещению органов управления за оценочный показатель принимают значение силы в момент, обеспечивающий требуемое действие соответствующего механизма.

6.3. Определение параметров вибрации на органах управления

6.3.1. Измерения проводят на рычагах управления движением трактора (рычаги управления поворотом и трансмиссией).

6.3.2. Виброизмерительные преобразователи устанавливают в месте обхвата рукояток рычагов. Измерительная ось виброизмерительного преобразователя должна совпадать с направлением управляющего воздействия руки оператора на органах управления.

6.3.3. Во время измерений оператор воздействует рукой на орган управления с усилием, обеспечивающим требуемое действие соответствующего механизма. Длительность измерений — не менее 20 с в частотном диапазоне 1,4—5,6 Гц, не менее 2 с — в частотном диапазоне 5,5—22 Гц, не менее 1 с на частотах более 22 Гц.

Подготовка трактора к испытаниям и режим его работы — по п. 5.7.1.

7. ОЦЕНКА ТРЕБОВАНИЙ К УЗЛАМ И АГРЕГАТАМ

7.1. Определение эффективности действия стояночного тормоза проводят на участке с уклоном к горизонту по ГОСТ 27434. Рабочее оборудование трактора должно находиться в транспортном положении. Испытания проводят при положениях трактора, соответствующих подъему и спуску, на одном и том же участке дороги.

Время нахождения трактора при полностью включенном органе управления стояночным тормозом — не менее 5 мин. Трактор считают выдержавшим испытания, если в течение этого времени он удерживается на заданном подъеме и спуске.

7.2. Определение превышения уровней звука сигналов над уровнем звука внешнего шума трактора*

_________________

* Испытания по определению внешнего шума в стационарном режиме — по ГОСТ 27717.

7.2.1. Испытания проводят при установке трактора на открытом пространстве не более 30 м от крупных отражающих поверхностей (зданий, машин, лесопосадок и др.) Не допускается проводить измерения во время дождя, снегопада, грозы, при наличии на площадке снега и при скорости ветра более 5 м/с. Уровень звука от посторонних источников шума, кроме испытуемого трактора, должен быть не менее чем на 10 дБА ниже наименьшего значения измеряемого показателя.

7.2.2. Измерения уровней звука проводят в точках 1—8, указанных на черт. 2, на высоте (1,2±0,05) м над площадкой. В каждой измерительной точке регистрируют максимальное показание, полученное при перемещении микрофона в сторону источника шума, для следующих режимов испытаний:

двигатель трактора работает без нагрузки на максимальных оборотах холостого хода, звуковые сигналы выключены;

двигатель трактора заглушен или работает без нагрузки на минимальных оборотах холостого хода, звуковые сигналы включены.

7.2.3. Оценочными показателями являются:

для сигналов, направленных вперед, — разность максимальных показаний в точке 8 по черт. 2, определенных при указанных выше режимах испытаний;

для сигналов, направленных назад, — разность средних арифметических значений максимальных показаний в точках 1—7 по черт. 2, определенных при указанных выше режимах испытаний.

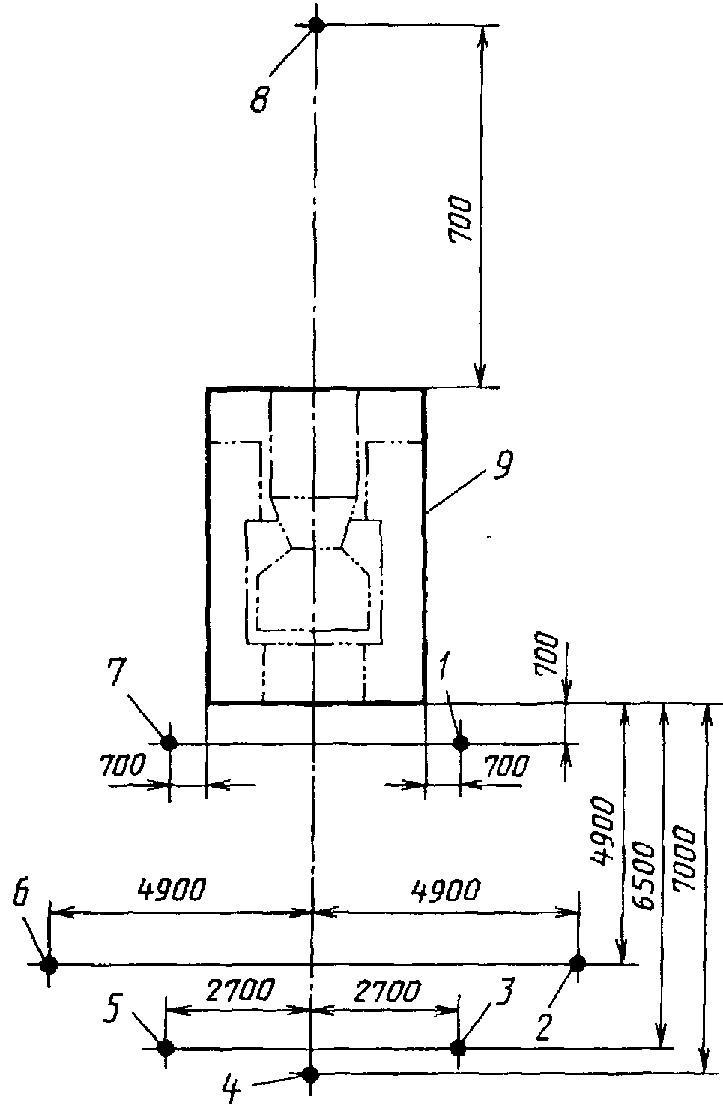

1—8 — точки измерений уровней звука; 9 — прямоугольный параллелепипед,

описанный вокруг трактора (без навесного оборудования)

Черт. 2

8. ОЦЕНКА СРЕДСТВ ЗАЩИТЫ

8.1. Испытания устройства защиты оператора от падающих предметов — по ГОСТ 27719.

8.2. Испытания устройств защиты оператора при опрокидывании трактора — по ГОСТ 27714.*

___________________

* В Российской Федерации действует ГОСТ Р ИСО 3471—99.

8.3 Определение угла поперечной статической устойчивости трактора

8.3.1. Измерение угла статической устойчивости проводят на стенде с платформой, позволяющей изменять угол наклона трактора. Во время испытаний поверхность платформы должна быть сухой, очищенной от грязи, льда и снега; скорость ветра не должна превышать 5 м/с; трактор должен быть без технологического оборудования, полностью заправлен горюче-смазочными материалами, рабочей жидкостью гидросистемы и охлаждающей жидкостью, гусеницы очищены от грязи.

8.3.2. Трактор закрепляют на платформе стенда так, чтобы исключить его скольжение при наклоне. При этом, под сторону, являющуюся опорной при опрокидывании, подкладывают неподвижный брус, а противоположная сторона должна быть закреплена страховочным элементом, позволяющим отрыв гусеницы. Продольная ось трактора должна быть параллельна оси качения платформы. Угол наклона платформы стенда с трактором увеличивают до отрыва любого из опорных катков от опорной поверхности с поднимаемой стороны; для тракторов с торсионной подвеской — до отрыва гусеничной цепи при натянутой без провисания гусеничной цепи.

8.3.3. Определение угла статической устойчивости проводят для правой и левой сторон трактора. Количество опытов — не менее трех для каждой стороны.

За оценочный показатель принимают наименьшее из полученных значений угла наклона платформы.

ПРИЛОЖЕНИЕ

Обязательное

ПОГРЕШНОСТИ ИЗМЕРЕНИЙ
