7.3.9.2. Параметры обзорности определяют одним из следующих методов:

светотеневым;

угловых измерений;

панорамного фотографирования.

Допускается использование визуального метода для определения оценки видимости объектов наблюдения в процессе выполнения технологических операций.

7.3.9.3. Обзорность должна определяться через все окна кабины. Стекла кабины перед испытаниями тщательно очищаются. Двери и окна в период измерений должны быть закрыты.

7.3.9.4. Обзорность определяют на бетонной или асфальтобетонной площадке размером не менее 16х30 м. Угол наклона площадки к горизонтальной поверхности не должен превышать ±1°. На площадке должна быть нанесена сетка со стороной квадрата не менее 1 м.

7.3.9.5. Для машин на плавучем основании обзорность определяют на водной поверхности в штилевую погоду.

7.3.9.6. При определении обзорности светотеневым методом машину устанавливают так, чтобы центр площадки совпадал с проекцией точки А (черт. 11), а продольная ось машины была параллельна оси симметрии площадки.


Для закрепления в кабине симметричных относительно точки А точечных источников света, расположенных на расстоянии 65 мм друг от друга, применяется приспособление, устанавливаемое в точке А, поворачивающееся относительно ее в горизонтальной плоскости на 360° и на 45° вверх и вниз. Приспособление должно фиксироваться в любом положении. Освещенность площадки посторонними источниками света не должна превышать 0,1 лк.

При испытаниях визуально определяют границу перехода на поверхности площадки невидимой части в видимую.

Результаты испытаний оформляют в виде схемы обзорности по образцу, приведенному на черт. 12.


7.3.9.7. При определении обзорности методом панорамного фотографирования фотоаппарат закрепляют на измерительном устройстве таким образом, чтобы оптический центр его объектива находился в точке А. Объектив фотоаппарата направляют попеременно на нижний край лобового, заднего и боковых стекол кабины и производят фотографирование. Полученные фотоснимки являются панорамой обзорности передних, задних и боковых зон. Углы обзора в горизонтальной и вертикальной плоскостях определяют при помощи угломера, устанавливая значения углов, ограниченных лучами от точки А до верхнего, нижнего и боковых обрезов стекол кабины. Одновременно устанавливают углы ограничения обзорности, образуемые лучами от точки А до крайних обрезов элементов кабины, ограничивающих видимость (стойки, перемычки стекол и т. п.).

7.3.9.8. При определении обзорности визуальным методом измеряют расстояния от машины до граничных точек пересечения видимых и невидимых с рабочего места оператора зон, обозначенных визирами, от которых проводят измерение по горизонтали до фиксированных точек машины.

7.3.9.9. Погрешность линейных измерений не должна быть более 1%, угловых измерений ±1°.

7.3.10. Определение освещенности

7.3.10.1. Освещенность рабочих мест, производственных площадок, рабочих зон измеряют в темное время сучок в местах, установленных в программе испытаний на машины конкретного вида.

7.3.10.2. Технологическое оборудование самоходных машин должно находиться в рабочем положении.

7.3.10.3. Тип светильников и их количество должны соответствовать требованиям нормативно-технической документации.

7.3.10.4. Наружная поверхность светильников во время измерения должна быть чистой,

7.3.10.5. При измерении освещенности фотоэлемент люксметра устанавливают в точке измерения горизонтально и (или) вертикально, в зависимости от положения рабочей поверхности.

На приемную пластину фотоэлемента не должны попадать случайные тени от человека и оборудования, исключая случаи, когда рабочее место затеняет в процессе работы сам оператор или выступающие части машины.

7.3.10.6. Допускаемая относительная погрешность измерений освещенности не более 5%.

7.3.10.7. Во время измерения двигатель машины или трактора должен работать в номинальном режиме. Все транспортные и рабочие фары, а также все потребители электроэнергии, используемые в технологическом режиме, должны быть включены не менее чем за 30 мин до начала испытаний.

7.3.10.8. Измерения освещенности на рабочих органах машины, пульте управления выполняются не менее чем в трех точках, расположенных равномерно на их поверхности.

7.3.10.9. Результаты измерений освещенности оформляют в соответствии с приложением 12.

7.4. Оформление результатов оценки

7.4.1. Полученные в процессе испытаний материалы по конкретному типу машины (трактора) оформляют в виде отчета (заключения), в котором делают выводы о соответствии ее конструкции требованиям действующих стандартов, санитарных норм, техническим условиям на изготовление и другой нормативно-технической документации и о возможности воздействия на работающих вредных и опасных производственных факторов.


Приложение 1

Справочное

Термины, применяемые в настоящем стандарте, и их пояснения

Лесенка - конструкция указана на черт.13.


а - ширина опорной поверхности;

б - глубина опорной поверхности;

d - свободная глубина;

h - высота опорной поверхности над

следующей опорной поверхностью

Черт.13

Лестница - конструкция указана на черт.14 (с закрытыми ступенями) и черт.15 (с открытыми ступенями).


h - высота ступени;

в - глубина ступени


Черт.14 h - высота ступени;


в - глубина ступени;

c - перекрытие ступеней

Черт.15


Рампа - бесступенчатое устройство, соединяющее места с разной высотой.

Подножка - устройство для преодоления разности в высоте, состоящее из одной ступени.

Поручень - опорное устройство для сохранения равновесия тела. Перила - устройство для предотвращения возможности падения человека.

Противоскользящее исполнение - такое исполнение одной поверхности, при котором коэффициент трения между данной поверхностью и подошвой обуви, предписанной для использования при работе на данной машине и (или) тракторе при нормальной эксплуатационной загрязненности опорной поверхности, составляет не менее 0,2.

Рабочее место - место персонала, управляющего работой машины и (или) трактора или выполняющего подготовительные или вспомогательные работы (регулировка, уход, техническое обслуживание и т.п.).


Приложение 2

Рекомендуемое

Результаты испытаний тормозов

1.Для тракторов и самоходных машин

Наименование и адрес изготовителя трактора, самоходной машины _______________________________________________

Предъявлено на испытание______________________________

(кем)

Характеристика трактора,самоходной машины

Наименование____________________Модель_________________

Тип____________________Заводской номер_________________

Масса в ненагруженном состоянии, кг____________________

Максимальная масса, кг_________________________________

Масса, приходящаяся на каждую из осей, кг______________

Максимальная технически допустимая масса, приходящаяся на каждую из осей, кг__________________________________

Максимальная расчетная скорость, км/ч__________________

Тип и размеры шин на каждой из осей____________________

Давление воздуха в шинах на каждой из осей_____________

Характеристика тормозного устройства

Наименование__________________________________________

Тип___________________________________________________

Результаты испытаний

Температура окружающей среды, град.С___________________

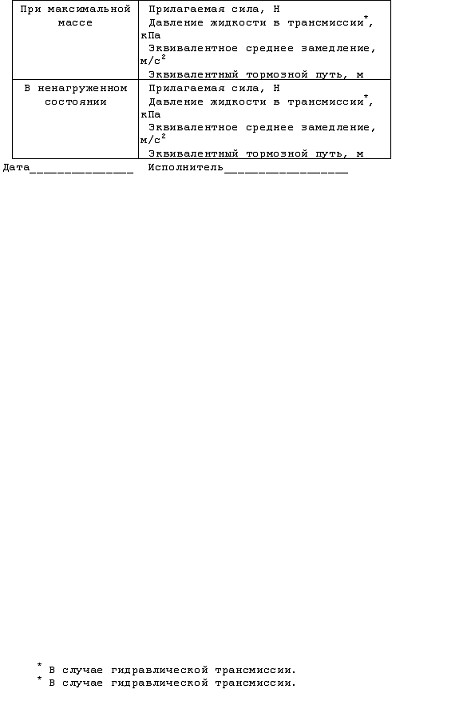

Испытание тормозов в холодном состоянии

Скорость движения, предшествующая включению тормозов, км/ч__________________________________________________


2. Для прицепных транспортных средств

Наименование и адрес изготовителя транспортного средства _____________________________________________

Предъявлено на испытание _____________________________

(кем)

Характеристика прицепного транспортного средства

Наименование______________________Модель_______________

Тип_______________________Заводской номер______________

Масса в нагруженном состоянии, кг______________________

Масса в ненагруженном состоянии, кг____________________

Масса, приходящаяся на каждую из осей, кг______________

Максимальная скорость, на которую рассчитано прицепное транспортное средство _________________________________

Тип и размер шин на каждой из осей_____________________ Давление воздуха в шинах на каждой из осей ____________

Характеристика тормозного устройства

Наименование _________________________________________ Тип __________________________________________________

Результаты испытаний

Температура окружающей среды, град.С_____________

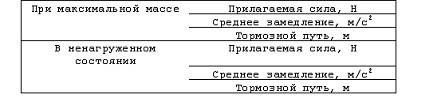

Испытание тормозов в холодном состоянии


Дата_______________ Исполнитель__________________

(фамилия,подпись)


Приложение 3

Рекомендуемое

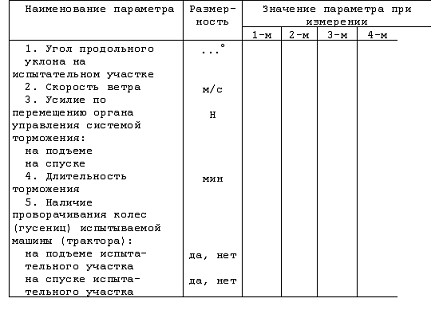

Результаты испытаний стояночных тормозов

1.Наименование машины (трактора)______________________

Марка ________________________________________________

2.Номер и год выпуска_________________________________

3.Тип тормозного механизма ___________________________

4.Место испытаний_____________________________________

5.Наименование и типы измерительных приборов, сведения о поверке:


Дата___________________ Исполнитель ___________________

(фамилия и подпись)


Приложение 4

Рекомендуемое

Результаты измерений углов статической устойчивости машины

Наименование машины________________Марка______________

Номер и год выпуска___________________________________

Число отработанных часов (моточасов)__________________

Наименование и типы измерительных приборов, сведения о поверке:______________________________________________

База, мм______________________________________________

Ширина колеи, мм______________________________________

Размеры шин колес:

передних________________________

задних _________________________

Давление воздуха в шинах колес, кПа:

передних_________________________

задних _________________________

Масса машины, кг_______________________

Углы поперечной и продольной статической устойчивости:


Угол поперечной устойчивости машины __________________

Угол продольной устойчивости машины __________________

Измерения проводил __________________________________

(фамилия и подпись)


Приложение 5

Рекомендуемое

Результаты испытаний по оценке защитных свойств кабин

N_________________Дата проведения испытаний_______

Предприятие-изготовитель и его адрес______________

___________________________________________________

Наименование организации, проводившей _____________

испытания _________________________________________

1. Техническая характеристика машины (по данным предприятия-изготовителя) в комплектации, представленной на испытания

1.Наименование машины______________Марка___________

2.Номер и год выпуска______________________________

3.Габаритные размеры, мм:

длина_______________

ширина______________

высота (по кабине)___________

4.База машины, мм____________________

5.Колея, мм__________________________

6.Эксплуатационная масса машины, кг___________________

7.Конструктивная масса машины, кг_____________________

8.Максимальный диаметр спиливаемого дерева, мм________

9.Максимальное расстояние от оси ведущей звездочки до оси дерева, мм_______________________________________

2. Техническая характеристика кабины (по данным предприятия-изготовителя) в комплектации, представленной на испытания

1.Тип кабины_______________________

2.Масса кабины, кг_________________

в сборе испытуемой конструкции________________________

3.Координаты точки О отсчета сиденья относительно оси ведущей звездочки, мм_________________________________

4.Взаимное расположение кабины и сиденья______________

5.Размеры кабины, мм:

внутренняя высота от пола___________________

внутренняя ширина в зоне органов управления__________

внутренняя длина в зоне органов управления____________

6.Характеристика материалов, используемых в конструкции защитной кабины


3. Результаты испытаний.

А. Испытания вертикально падающим предметом

1.Координаты точки удара относительно горизонтальной проекции точки О отсчета сиденья, мм_________________

2.Высота подъема падающего предмета, м______

3.Наличие нарушения зоны свободного пространства при первом и последующих ударах _________________________

Б. Испытания деревом или наклонно падающим предметом

1.Масса дерева или падающего предмета, кг_____________

2.Энергия удара, Дж:

при ударе сзади____________________

при ударе сбоку____________________

3.Наличие нарушений зоны объема ограничения деформации:

при ударе сзади___________________

при ударе сбоку___________________

4.Заключение

Руководитель испытаний ______________________________

(фамилия и подпись)


Приложение 6

Рекомендуемое

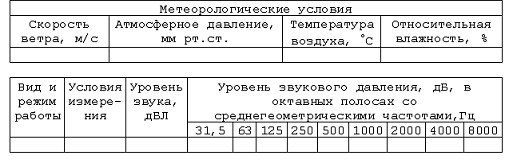

Результаты измерения шума

Наименование машины______________Марка_____________

Номер и год выпуска________________________________

Марка и номер двигателя____________________________

Число отработанных часов (моточасов)_______________

Вид выполняемой работы_____________________________

Место проведения испытаний_________________________

Наименование и типы измерительных приборов, сведения о поверке:


Нормативные значения _________________________________

Дата__________________Исполнитель_____________________

(фамилия и подпись)

Приложение 7

Рекомендуемое

Результаты измерения вибрации

1.Наименование машины_______________Марка____________

2.Номер и год выпуска________________________________

3.Марка и номер двигателя____________________________

4.Число отработанных часов (моточасов)_______________

5.Давление в шинах, Па_______________________________

6.Вид выполняемой работы_____________________________

Место проведения измерений___________________________

8.Наименование и типы измерительных (анализирующих) приборов, сведения о поверке:


Нормативные значения_____________________________

Дата______________Исполнитель_____________________

(фамилия, подпись)


Приложение 8

Рекомендуемое

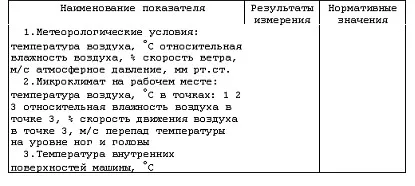

Результаты измерения микроклимата

Наименование машины________________Марка_____________

Номер и год выпуска__________________________________

Место проведения измерений___________________________

Наименование и типы измерительных приборов, сведения о поверке


Дата___________________Исполнитель ______________________

(фамилия и подпись)


Приложение 9
