Додаток 4 до підпункту 6.2.2 Правил


Таблиця 1. Маркування та призначення протигазових фільтрів (коробок) до промислових протигазів, які виготовляються за ГОСТ 12.4.122-83 "Система стандартов безопасности труда. Коробки фильтрующе-поглощающие для промышленных противогазов. Технические условия".


Марка

Кодовий колір

Шкідливі речовини, від яких забезпечується захист

А

Коричневий

Пари органічних та галоідоорганічних з'єднань (бензин, гас, ацетон, бензол толуол, ксилол, сірковуглець, спирти, ефіри анілін, нітроз'єднання бензолу і його гомологів, тетраетилсвинець, фосфор- і хлорорганічні отрутохімікати)

Коричневий з білою смугою

Те саме, а також пил, дим, туман


В

Жовтий

Кислі гази й пари (сірчистий ангідрид, хлор, сірководень, синильна кислота, окисли азоту, хлорводень, фосген, фосфор- і хлорорганічні отрутохімікати)

Жовтий з білою смугою

Те саме, а також пил, дим, туман


Г

Двоколірний: чорний з жовтою смугою

Пари ртуті, а також ртутноорганічні речовини і хлор, але з меншим часом захисної дії, ніж марки А і В

Те саме з білою вертикальною смугою

Те саме, а також пил, дим, туман


Е

Чорний

Арсин, фосфін, а також кислі гази й пари органічних речовин, але з меншим строком захисту, ніж А і В

Чорний з білою смугою

Те саме, а також пил, дим, туман


КД

Сірий

Аміак, сірководень, а також пари органічних речовин, але з меншим часом захисної дії, ніж А і В

Сірий з білою смугою

Те саме, а також пил, дим, туман


К

Ясно-зелений

Аміак, пил, дим, туман

СО

Білий

Оксид вуглецю (СО)

М

Червоний

Оксид вуглецю (СО) і супутні йому в невеликих концентраціях пари органічних речовин, кислі гази, аміак, арсин, фосфін


Червоний з білою смугою

Те саме, а також пил, дим, туман


Таблиця 2. Типи, маркування та призначення протигазових та комбінованих фільтрів, які виготовляються у країнах Євросоюзу


Тип

Кодовий колір

Шкідливі речовини, від яких забезпечується захист

Р

Білий

Аерозолі (пил, дим, туман), бактерії й віруси

А

Коричневий

Органічні пари й гази з температурою кипіння > 65 град.С

В

Сірий

Неорганічні гази (хлор, фтор, бром, сірководень, сірковуглець, хлорціан, галогени), крім СО

Е

Жовтий

Кислі гази й пари азотної кислоти

К

Зелений

Аміак і аміни

NO-Р3

Синьо-білий

Оксиди азоту й аерозолі (пил, дим, туман)

Hg-Р3

Червоно-білий

Ртуть і аерозолі (пил, дим, туман)

АХ

Коричневий

Органічні пари з температурою кипіння < 65 град.С

SX

Фіолетовий

Від спеціальних речовин

АВЕК-Р

Багатобарвний: коричневий, сірий, жовтий, зелений, білий

Пари розчинників, хлор, двоокис сірки, аміак і аерозолі (пил, дим, туман)

А-Р

Двоколірний: коричневий, білий

Пари й гази, як А, й аерозолі (пил, дим, туман)

В-Р

Двоколірний: сірий, білий

Гази, як В, і аерозолі (пил дим, туман), захищає також від тих самих газів, що А та Е

Е-Р

Двоколірний: жовтий, білий

Гази, як Е, і аерозолі (пил дим, туман)

К-Р

Двоколірний: зелений, білий

Аміак, аміни й аерозолі (пил, дим, туман)

АХ-Р

Двоколірний: коричневий, білий

Пари органічних розчинників з температурою кипіння нижче 65 град.С і аерозолі (пил, дим, туман)

Reaktor Hg-P3

Триколірний: жовтогарячий, червоний, білий

Йод радіоактивний, метилйодид радіоактивний і радіоактивні частки, а також органічні сполуки ртуті, пари ртуті й аерозолі (пил, дим, туман)

Начальник управління

науково-технічного

забезпечення державного

нагляду

Г.О.Больман


Додаток 5 до підпункту 6.2.2 Правил


Дисперсність часток аерозолів деяких речовин ( za285-08 )


Начальник управління

науково-технічного

забезпечення державного

нагляду

Г.О.Больман


Додаток 6 до пункту 7.1 Правил ( za285-08 )

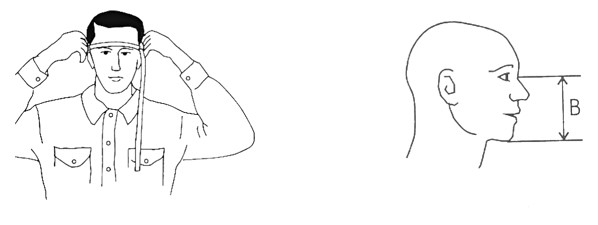

Вимірювання кругової лінії голови та морфологічної висоти обличчя



Таблиця 1. Визначення розміру (зросту) лицьової частини ЗІЗОД

Розмір

лицьової частини ЗІЗОД

Величина, мм

L

B

Шолом- маска

Панорамна маска

з підмасковиком

Респіратор з півмаскою (Ф-62Ш, РПГ-67, «Пульс», «Тополь», «Клен», РУ-60М, У-2К

Астра-2

0

до 635






1

635-655

до 545

550-560


до 109

91-115

2

660-680

565-580

585-600

> 605

109-119

116-143

3

680-705




>119


4

>710
