Примечание. Размеры на чертеже указаны при следующих условиях:
1) педали находятся в положении, когда свободный ход выбран;
2) сиденье нагружено и находится в среднем по регулировкам положении.

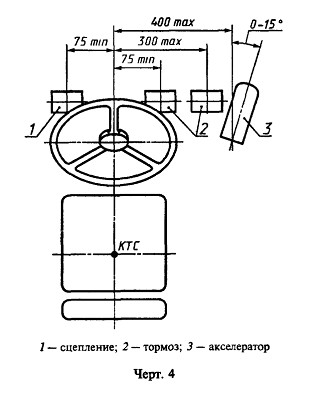

"Черт. 4. Размеры и взаимное расположение сиденья, педалей муфты сцепления и тормоза при выбранном свободном ходе, а также рулевого колеса для сельскохозяйственных самоходных машин и колесных тракторов (вид сверху)"
Расположение основных и вспомогательных органов управления для машин с реверсивным постом управления - по техническим условиям на конкретные модели машин.
(Измененная редакция, Изм. № 2).
3.11. При работе оператора в положении сидя:
- в зоне В (черт. 5) не должно быть никаких элементов, которые могут мешать оператору пользоваться органами управления;
- в зоне А должно обеспечиваться свободное пространство не менее 120 мм между соседними движущимися элементами.
(Введен дополнительно, Изм. № 3).
3.12. Типовые способы приведения в действие основных органов управления даны в приложении 2, кроме машин, работающих на реверсе.
3.13. Рулевое колесо должно располагаться относительно горизонтальной плоскости для сельскохозяйственных тракторов в пределах 25-40°, для самоходных сельскохозяйственных машин в пределах 10-30° при работе сидя и в пределах 0-30° - при работе стоя, при этом регулирование должно проводиться бесступенчато или с фиксацией не менее чем в четырех положениях, рулевое колесо этих машин должно иметь регулирование по высоте (вдоль оси колонки) на (100+-20) мм бесступенчато или с фиксацией не менее чем в пяти положениях.
3.144 Расстояния от рукояток рычагов управления (во всех положениях) до элементов рабочего места и между рукоятками, кроме рычагов, приводимых в движение одновременно горизонтально расположенной кистью, должно быть не менее 50 мм для приводимых в движение кистью, с управляющим усилием свыше 150 Н и не менее 25 мм для приводимых в действие пальцами с управляющим усилием от 80 до 150 Н (кроме органов управления двигателем).
Минимальная длина свободной части рычага вместе с рукояткой в любом его положении должна быть не менее 50 мм, приводимого в движение пальцами, и не менее 150 мм - приводимого в движение кистью, а для промышленных тракторов и машин, изготовленных на их базе, не менее 100 мм.
(Измененная редакция, Изм. № 1, 2).
3.15. Размеры рукояток рычагов и других ручных органов управления - по ГОСТ 21753.
3.165Опорные площадки основных педалей должны иметь длину и ширину не менее чем по 60 мм (40 мм по ширине - для строительно-дорожных машин).
Если в кабине машины не предусмотрены педали управления, то на полу кабины должны быть наклонные упоры или опорные площадки для ног под углом 25-40° к горизонтали, покрытые малотеплопроводным материалом. Размеры их должны обеспечивать устойчивое положение ног оператора.
3.176Расстояние между кромками площадок рядом расположенных неблокируемых педалей должно быть в пределах 50-100 мм, блокируемых 5-20 мм. Угол разворота от продольной оси машины опорных площадок педалей, проводимых в действие стопой ноги, не должен превышать 15°.
3.18. Силы сопротивления перемещению органов управления не должны превышать значений, приведенных в табл. 2.

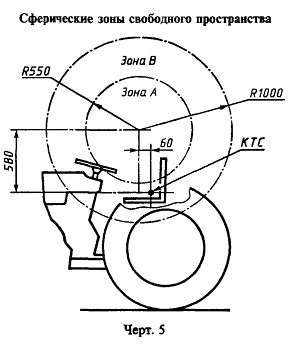

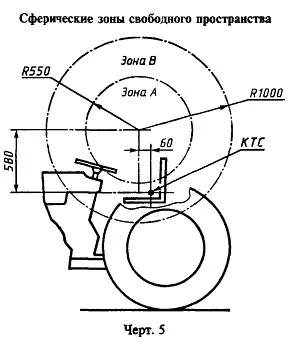

"Черт. 5. Сферические зоны свободного пространства"
Управляемый орган | Сила сопротивления, Н | |||
Ножное управление | Ручное управление | |||
Рекомендуемое значение | Максимальное значение | Рекомендуемое значение | Максимальное значение | |
Муфта главного сцепления | 120 | 250 | - | - |
Коробка переключения передач: | ||||
без разрыва потока мощности | - | - | 60 | - |
с разрывом потока мощности | - | - | 160 | - |
Механизм поворота: | ||||
без усилителя | - | - | 50 | 100 |
с усилителем: | ||||
на рулевом колесе | - | - | 50 | 60 |
на рулевом колесе с гидрообъемным приводом при аварийной ситуации | - | - | - | 600 |
на рычагах | - | - | 40 | 60 |
Рабочий тормоз | 200 | 250 | 160 | 200 |
Стояночный тормоз | - | - | 200 | 350 |
Регулятор частоты вращения двигателя | 50 | 90 | 30 | 80 |
Деселератор | 60 | 120 | 90 | 120 |
Распределитель гидросистемы: | ||||
механический привод (рычаги) | - | - | 60 | 100 |
электрогидравлический привод: | ||||
рукоятка | - | 15 | 30 | |
кнопка | - | - | 1 | 5 |
гидравлический привод | 60 | 75 | 20 | 60 |
механогидравлический привод | - | - | 60 | 100 |
Вал отбора мощности | - | - | 160 | 200 |
Остальные органы | - | 250 | - | 150 |
3.16-3.18 (Измененная редакция, Изм. № 2).
3.19. Элементы органов управления, с которыми соприкасаются руки оператора или обслуживающего персонала, следует изготавливать из материала с теплопроводностью не более 0,2 Вт/(м х К), или они должны иметь покрытие из этого материала толщиной не менее 0,5 мм.
3.20. Для обозначения функционального назначения органов управления следует применять символику по ГОСТ 26336.
Допускается применение дополнительных символов, не установленных ГОСТ 26336, отражающих специфику назначения и работы машин, установленных на них механизмов, устройств и приборов.
3.21. В кабине сельскохозяйственных тракторов и самоходных сельскохозяйственных машин должна быть установлена пепельница, выполненная из негорючего материала, и предусмотрено место для установки радиоприемника и антенны.
Приложение 1
Обязательное

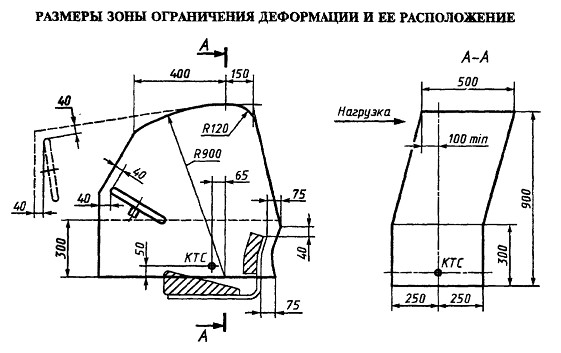

"Размеры зоны ограничения деформации и ее расположение"
Приложение 2
Рекомендуемое
Типовые способы приведения в действие основных органов управления
Наименование органов управления | Управляющее воздействия оператора | Направляющее перемещение |
Рычаг подачи топлива | Приведение в действие предпочтительно правой рукой | Перемещение вперед и вверх и (или) вперед и в сторону плоскости. параллельной продольной оси машины, для увеличения числа оборотов двигателя. |
Педаль подачи топлива | Приведение в действие стопой или носком стопы правой ноги | Перемещение нажатием и (или) вниз для увеличения числа оборотов двигателя |
Рулевое колесо | Приведение в действие двумя руками | Вращение рулевого колеса по часовой стрелке для поворота машины вправо, против часовой стрелки - влево |
Рычаги поворота (правый и левый для машин с гусеничным движением | Приведение в действие правой и (или) левой руками | Перемещение правого рычага назад для поворота машины вправо, левого рычага назад - влево |
Педали тормозов для тракторов и машин с колесным движением | Приведение в действие правой ногой | Перемещение нажатием вперед и (или) вниз при торможении |
Педали тормозов для машин с гусеничным движением | Приведение в действие правой и (или) левой ногами | Перемещение нажатием вперед и (или) при торможении |
Рычаг стояночного тормоза | Приведение в действие правой или левой руками | Перемещение тянущим движением при торможении |
Педаль муфты сцепления | Приведение в действие левой ногой | Перемещение нажатием вперед – вниз для отключения муфты |
Рычаг реверса | Приведение в действие правой или левой рукой | Перемещение вперед для переднего хода |
Рычаг изменения скорости движения при бесступенчатой коробке передач | приведение в действие предпочтительно правой рукой | Перемещение вверх и (или) вперед для увеличения скорости переднего хода. Перемещение назад и (или) вниз для увеличения скорости заднего хода |
Рычаг переключения передач | Приведение в действие правой или левой рукой | Направление перемещения относительно нейтрального положения обозначать мнемосхемой |
Рычаги управления гидросистемой навесного оборудования | Приведение в действие предпочтительно правой рукой | Перемещение вверх и (или) назад для подъема, вниз и (или) вперед для опускания навесного оборудования |
11 На территории Российской Федерации действует ГОСТ Р ИСО 3411-99 (здесь и далее).
22 На территории Российской Федерации действует ГОСТ Р ИСО 3164-99.
33 Для лесопромышленных тракторов должен быть предусмотрен обдув задних стекол кабины.
44 Для тракторов тягового класса 0,6, поставленных на производство после введения в действие настоящего стандарта, указанные в пунктах размеры - по техническим условиям, согласованным с потребителем.
