волн 400-1400 нм.
Условия испытаний:
Диаметр входной диафрагмы 7 мм;
- Приемный телесный угол 10-5 ср.
Если фокусное расстояние (r) линзы L выбрано равным 0,4 м, то диаметр диафрагмы (d), в метрах, рассчитывают по формуле

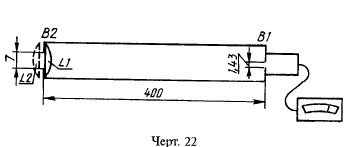

Установка может быть реализована по схеме, изображенной на черт. 22, Если показания прибора равны Р (Вт), то яркость источника (L), в ватт на стерадиан—квадратный метр, рассчитывают по формуле
3. Испытания для лазерной аппаратуры класса ЗА
3.1. Полная излучаемая мощность или энергия в спектральном диапазоне длин волн 400—1400 нм.
Условия измерения идентичны условиям измерений для лазерной аппаратуры классов 1 и 2.

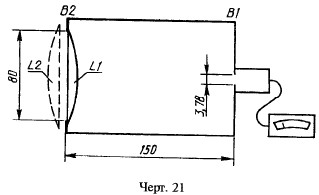

Можно использовать ту же установку, которая приведена на черт. 21.
3. 2. Облученность в диапазоне длин волн 400—1400 нм.
Условия испытаний:
- Диаметр входной диафрагмы 7 мм;
- Приемный телесный угол 5 х 10-4 ср.
При том же приемном телесном угле, который зафиксирован у установки, приведенной на черт. 21, можно использовать данную установку, зафиксировав у нее диаметр входной диафрагмы равным 7 мм.

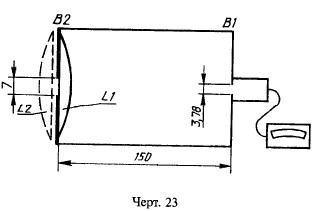

Другая установка приведена на черт. 23.
Если показания прибора равны Р (Вт), то облученность (£), в ватт на квадратный метр, рассчитывают по формуле
При этом площадь входной диафрагмы равна
Приложение 3.
(Исключено, Изм. №3)
Приложение 4.
(Обязательное)
ДОПУСТИМЫЕ ПРЕДЕЛЫ ИЗЛУЧЕНИЯ
ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ
(по МЭК 825-84)
1. Допустимые пределы излучения (ДПИ) для лазерной аппаратуры классов 1 и ЗА приведены в табл. 7 и 8 соответственно.
Таблица 7
Допустимые пределы излучения для лазерной аппаратуры класса 1
Длина волны (λ), нм | Энергия излучения, Дж, не более или мощность излучения, Вт, не более | Интегрированная яркость, Дж • м-2 • ср-1, не более или яркость, Вт • м-2 • ср-1 , не более |
От 400 до 550 | 3,9 х 10-3 Дж | 2,1 х 105 Дж • м-2 • ср-1 |
От 550 до 700 | 7 х 10-4 Дж | 3,9 х 104 • t 0,75Дж м2 Ср_| |
От 700 до 1050 | 1,2 х 10-4 С Вт | 6,4 х 103 • С Вт • м2 • ср-1 |
От 1050 до 1400 | 6,4 х 10-4 Вт | 3,2 х 104 Вт • м--2 • ср-1 |
Примечания:
где λ — длина волны излучения, нм;
больше или равно меньшему пределу, а А.2 (/"г) меньше большего предела.
Таблица 8
Допустимые пределы излучения для лазерной аппаратуры класса ЗА
Длина волны (X), нм | Мощность излучения, Вт, не более | Облученность, Вт · м-2, не более |
От 400 до 700 | 5 х 10_3 25 Естественная защитная реакция на лазерное излучение | |
От 700 до 1050 | 6 х 10-4 С | 3,2 С |
От 1050 до 1400 | 3 х 10~3 | 16 |
Примечания:
2. Физические величины, определяемые при проверке лазерной аппаратуры:
- Энергия излучения (Q) — энергия в джоулях (Дж) излучаемая, проходящая или принимаемая при излучении.
Поток (мощность) излучения (Фе, Ф, Р) мощность в ваттах (Вт), передаваемая, проходящая или принимаемая в виде излучения и определяемая по формуле
Облученность (Ее, Е) — облученность в ваттах на метр в квадрате (Вт • м-2) в точке на поверхности, определяемая как отношение потока излучения (Фе), падающего на элемент поверхности, содержащий данную точку, к площади этого элемента (А).
Яркость (L) — мощность излучения (Ф) на единицу площади поверхности излучения (А) и на единицу телесного угла излучения (П), определяемая в ватт на стерадиан на метр в квадрате (Вт · м-2 • ср-1) по формуле
Интегрированная яркость — интеграл яркости при данном времени экспозиции, выражаемый в джоулях на стерадиан и на метр в квадрате (Дж • м-2 • ср—') как энергия излучения на единицу площади поверхности излучения и на единицу телесного угла излучения.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН ТК-18 «Бытовая радиоэлектронная аппаратура»
РАЗРАБОТЧИКИ
А.И. Груненко, А.В. Побияхо, Н.А. Малов, В.В. Новиков, В.И. Бельдюгин, В.В. Крупин
2. УТВЕРЖДЕН Постановлением Государственного комитета СССР по стандартам от 24.12.87 № 5033
Настоящий стандарт подготовлен методом прямого применения стандарта МЭК 65—85 «Аппаратура электронная сетевая и относящаяся к ней бытового и аналогичного применения. Требования техники безопасности» с дополнительными требованиями, отражающими потребность народного хозяйства
За принятие проголосовали: | |
Наименование государства | Наименование национального органа по стандартизации |
Республика Беларусь Республика Казахстан Республика Молдова Российская Федерация | Белстандарт Госстандарт Республики Казахстан Молдовастандарт Госстандарт России |
6. Ссылочные нормативно- технические документы
Обозначение НТД, на который дана ссылка | Номер пункта приложения |
5.1 | |
ГОСТ 5010-84 | 14.5.2 |
15.1.3, 15.4.1, 15.4.2 | |
ГОСТ 7399-80 | 16.1, 16.4 |
12.5, 15.1.2 | |
12.1.2 | |
14.4.3 | |
Приложение 1 | |
7.2 | |
14.5.2 | |
18.1 | |
Приложение 3 | |
ГОСТ 25874-83 | 5.1, 5.2, 5.3, 5.4 |
20.1 | |
4.3.1 | |
4.3.1 | |
4.3.1 | |
4.3.1 | |
9.3.6, 10.2 | |
9.3.1, 14.1, 14.2.6.1 | |
10.2 | |
15.1..2 | |
ГОСТ 130-2-65 | 15.1.2 |
ГОСТ130-8-76 | 15.1.2 |
ГОСТ 130-9-89 | 15.1.2 |
ГОСТ 169-2-65 | 15.1.2 |
ГОСТ 169-3-65 | 15.1.2 |
ГОСТ З МЭК 384-14-94 | 14.2 |
ГОСТ Р 50537-93 | |
ГОСТ Р 50541-93 | 14.5.2 |
7. ПЕРЕИЗДАНИЕ (июль 1997г.) с Изменениями №1, 2, утвержденными в марте 1992г., мае 1996г. (ИУС 6-92, 8-96)
