Страница 2: ГОСТ 12.1.031-81. Лазеры. Методы дозиметрического контроля лазерного излучения (2129)

(Введен дополнительно, Изм. № 1).

4. ПРОВЕДЕНИЕ КОНТРОЛЯ

4.1. Проведение дозиметрического контроля ла­зерного излучения с известными параметрами в спектральных диапазонах 0,24-0,4 и 1,4-н20 мкм

4.1.1. Установленный в заданной точке контроля дозиметр с
приемным устройством соответствующего спектрального диапазо­
на включают в рабочий режим средней мощности РСр (облучен­
ности Ее) или энергии Qe (энергетической экспозиции Не).

4.1, 4.1.1. (Измененная редакция, Изм. № 1).

1. Устанавливают на приемное устройство входную диаф­рагму с диаметром отверстия, отвечающим требованиям (п. 2.10).
2. Направляют отверстие входной Диафрагмы приемного устройства дозиметра на возможный источник излучения (лазер или любую отражающую поверхность).
3. Поворачивая приемное устройство в двух плоскостях, на­ходят положение, при котором показания дозиметра максималь­ны.

Направление нормали к плоскости входного отверстия прием­ного устройства в этом положении принимают за направление из­лучения с наибольшей интенсивностью.

1. Угловые координаты оси визирования относительно ну­левого ориентира при максимальном показании дозиметра запи­сывают в протокол дозиметрического контроля (форма 1 прило­жения 3).
2. При контроле непрерывного лазерного излучения записы­вают с помощью внешнего регистрирующего прибора изменение значений средней мощности РСр (облученности Ее) в течение вре­мени воздействия Тв излучения на заданную точку контроля. В процессе записи снимают в любой момент времени to показание дозиметра Ро(Ее„) и фиксируют соответствующее значение Nр0 (NEo, ) на внешнем регистрирующем приборе. Заносят значения Ро, NРо (Еeo , NEo ) в протокол дозиметрического контроля.

Строят график изменения значений РСр (Ее), откладывая по оси абсцисс время t в секундах, а по оси ординат значения Nр (t):

или в безразмерных единицах (Nр(t), Ne (t) — показания внешнего регистрирующего прибора в момент времени t).

Определяют энергетическую экспозицию в заданной точке кон­троля по формулам:

для дозиметров, отградуированных в единицах мощности (Вт);

для дозиметров, градуированных в единицах облученности (Вт/см2).

Значения определяют,

находя площадь под кривой на соответ­ствующем графике.

Полученное значение Не и значение тв заносят в таблицу про­токола дозиметрического контроля. График функции Nр (t) Npf или NE(t)Np.l прикладывают к протоколу дозиметрического конт­роля.

4.1.7. При контроле импульсно-модулированного лазерного из­
лучения снимают показания дозиметра в режиме измерения энер­
гии (или энергетической экспозиции) по каналу QH (He) в течение
10 мин с интервалом не более 1 мин. Результаты измерений зано­
сят в таблицу протокола дозиметрического контроля и находят на­
ибольшее показание

При контроле импульсного лазерного излучения снимают по- казания дозиметра для десяти импульсов излучения при условии, что общее время измерений не превышает 15 мин. Если в течение 15 мин на дозиметр поступает менее десяти импульсов, макси­мальное значение показаний выбирают из числа проведенных из­мерений.

По максимальному показанию дозиметра опреде­ляют энергетическую экспозицию Не в заданной точке контроля по формулам:

для дозиметров, градуированных в единицах энергии (Дж);

для дозиметров, градуированных в единицах энергетической экс­позиции (Дж/см2).

4.1.6, 4.1.7. (Измененная редакция, Изм. № 1).

4.2. Проведен ие дозиметрического контроля лазерного излучения с неизвестными характе­ристиками в спектральном диапазоне 0,2-=-0,4 и 1,4-4-20 мкм

1. Устанавливают на приемное устройство дозиметра груп­пы II входную диафрагму с площадью отверстия, равной 1 см2.
2. Проводят операции, указанные в пп. 4.1.3—4.1.5.
3. Действуя в соответствии с утвержденной в установлен­ном порядке документацией на применяемый дозиметр, измеряют:

длину волны излучения λ и длительность воздействия излуче­ния t в течение отрезка времени наиболее вероятного постоянного нахождения людей в точке контроля — при непрерывном излуче­нии;

длину волны излучения λ, длительность импульса излучения Ти — при импульсном излучении;

длину волны излучения λ, длительность импульса излучения Ти, частоту повторения импульсов Fa и длительность воздействия излучения t в течение отрезка времени наиболее вероятного по­стоянного нахождения людей в точке контроля — при импульсно-модулированном излучении.

Измеренные значения параметров излучения записывают в про­токол дозиметрического контроля.

4.2.4. Действуя в соответствии с п. 4.1.6 или п. 4.1.7, определя­
ют облученность Ее или энергетическую экспозицию Н, излучения.

(Измененная редакция, Изм. № 1).

4.3. Проведение дозиметрического контроля
коллимированного лазерного излучения в ди­
апазоне длин волн 0,4-4-1,4 мкм

1. В заданной точке контроля устанавливают дозиметр с соответствующим приемным устройством.
2. Устанавливают на приемное устройство входную диафраг­му с диаметром отверстия, отвечающим требованиям п. 2.10 — в случае излучения с известными параметрами или площадью отвер­стия, равной 1 см2 — в случае излучения с неизвестными парамет­рами.
3. В соответствии с методикой, изложенной в пп. 4.1.3-7--v-4.1.5, определяют угловые координаты оси визирования относи­тельно нулевого ориентира и записывают их в протокол дозимет­рического контроля (форма 2 приложения 3).
4. При контроле лазерного излучения с неизвестными пара­метрами действуют в соответствии с п. 4.2.3.
5. В соответствии с п. 4.1.6 или п. 4.1.7 определяют облучен­ность Ее или энергетическую экспозицию Не излучения.

(Измененная редакция, Изм. № 1).

4.4. Пр о в е д е н и е дозиметрического контроля
рассеянного лазерного излучения с известными
параметрами в спектральном диапазоне 0,4 -т-1,4
мкм

4.4.1. В заданной точке контроля устанавливают дозиметр с
приемным устройством соответствующего спектрального диапазо­
на и включают в рабочий режим Рср(Ее) или QH(V/e).

(Измененная редакция, Изм. № 1).

1. В соответствии с методикой, изложенной в пп. 4.1.2—4.1.5, определяют угловые координаты оси визирования относительно нулевого ориентира и записывают их в протокол дозиметрического контроля (форма 2 приложения 3).
2. Измерительной рулеткой (или по плану) измеряют рас­стояние /л от рассеивающей поверхности до лазера.

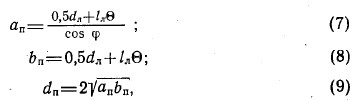

3. Вычисляют значения характерных размеров пятна за­светки на рассеивающей поверхности и диаметр эквивалентного ему круглого пятна dn по формулам:

где ап — большая полуось эллипса, ограничивающего пятно за­светки на рассеивающей поверхности, см;

bп — малая полуось эллипса, ограничивающего пятно за­светки на рассеивающей поверхности, см;

dл — диаметр пучка излучения на выходе лазера, определен­ный по уровню 1/е2 из паспортных данных, см (при нор­мировании dл по уровню 1/е значение dл уменьшается в 2,718 раза);

lл — измеренное расстояние от лазера до рассеивающей по­верхности, см;

φ — угол между осью пучка, падающего на рассеивающую поверхность, и направлением нормали к поверхности, определенный на плане при помощи геодезического транспортира;

θ — угловая расходимость излучения лазера, определенная по уровню I//2 из паспортных данных, рад. Полученное значение йп записывают в протокол дозиметриче­ского контроля.

(Измененная редакция, Изм. № 1).

1. Измерительной рулеткой или дальномерным устройством дозиметра измеряют расстояние / от точки контроля до рассеива­ющей поверхности.
2. По значениям / и da вычисляют отношение

где φ — угол между нормалью к рассеивающей поверхности и направлением оси визирования, определяемый на плане при помощи геодезического транспорта. (Измененная редакция, Изм. № 1).

4.5. Проведение дозиметрического контроля рассеянного лазерного излучения с неизвест­ными параметрами в спектральном диапазоне 0,4-7-1,4 мкм

4.5.1. В заданной точке контроля устанавливают дозиметр
группы II с приемным устройством соответствующего спектрально­
го диапазона и включают в рабочий режим Рср(Ее) или Qn(He).

(Измененная редакция, Изм. № 1).

1. В соответствии с методикой, изложенной в пп. 4.1.2—4.1.5, определяют угловые координаты оси визирования относительно нулевого ориентира и записывают их в протокол дозиметрического контроля (форма 3 приложения 3).
2. Оценку углового размера пятна засветки на рассеиваю­щей поверхности проводят либо в пространстве объектов по схеме черт. 1, либо в пространстве изображений по схеме черт. 2 спра­вочного приложения 4.

4.5.4. Угловой размер пятна засветки в пространстве объектов
определяют при помощи непрозрачного экрана с отверстием пере­
менного диаметра в следующей последовательности:

а) измерительной рулеткой или дальномерным устройством до­
зиметра измеряют расстояние l от точки контроля до рассеиваю­
щей поверхности;

б) экран с отверстием переменного диаметра располагают на
расстоянии l1 = 1÷3 м от приемного устройства дозиметра так,
чтобы ось визирования проходила через центр отверстия экрана,
перпендикулярно плоскости экрана;

в) устанавливают минимальный диаметр отверстия и снимают
первое показание дозиметра в режиме измерения мощности или
энергии (в зависимости от вида излучения). Затем увеличивают
диаметр отверстия и при каждом значении di снимают показания
Ni дозиметра.

В случае импульсного излучения при каждом значении di сни­мают показания не менее чем для трех импульсов излучения и бе­рут в качестве Ni среднее значение.

Определяют диаметр отверстия dnp, при превышении которого показания дозиметра перестают увеличиваться;

г) вычисляют значение угла рПр по формуле

д) сравнивают полученное значение рПр с углом поля зрения
приемного устройства, указанным в документации на применяе­
мый дозиметр, утвержденной в установленном порядке.

Если, принимают .

Если, принимают .

4.5.5. Угловой размер пятна засветки в пространстве изобра­
жений определяют в следующей последовательности:

а) измеряют диаметр пятна засветки dиз в плоскости прием­
ника излучения, совмещенной с плоскостью изображения источни­
ка излучения, при помощи многоэлементного фотоприемника (мат­
рицы), визуализатора (люминофора) или методом изменяющейся
диафрагмы — в зависимости от конструкции применяемого дози­
метра;

б) по шкале приемного устройства дозиметра определяют рас­
стояние /из от задней главной плоскости оптической системы до
плоскости изображения;

в) вычисляют значение угла рИз по формуле

г) сравнивают полученное значение с углом поля зрения β приемного устройства, указанным в документации на применяемый дозиметр, утвержденной в установленном порядке.

Если рИз<Р, принимают у=ряз.

Если Риз^Р, принимают v=P-

4.5.6. (Исключен, Изм. № 1).

5. ОБРАБОТКА И ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ

1. По таблицам и формулам приложения к «Санитарным нор­мам и правилам устройства и эксплуатации лазеров» (М.: Мин­здрав СССР, 1982) устанавливают соответствующие условиям до­зиметрического контроля значения ПДУ Япду и записывают их в протокол.
2. Полученные в результате измерений значения энергетиче­ской экспозиции в каждой точке контроля Не сравнивают со зна­чениями Япду и записывают в протоколе дозиметрического кон­троля заключение:

если , зачеркивают слова «превышает в раз»;

если , вычисляют отношение , записывают его в протокол, а слова «не превышают» зачеркивают.

5.1, 5.2. (Измененная редакция, Изм. № 1).

5.3. На основании анализа протоколов дозиметрического конт­
роля во всех заданных точках контроля, на плане помещения (или
на плане открытой площадки) должна быть установлена зона без­
опасности при работе с лазером, предложены рекомендации по
расстановке защитных экранов и применению специальных защит­
ных очков.

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. Общие требования безопасности измерений параметров ла­
зерного излучения в диапазоне длин волн 0,25-4-12,0 мкм должны
соответствовать ГОСТ 12.3.002—75 и «Санитарными нормами и
правилами устройства и эксплуатации лазеров» (М.: Минздрав
СССР, 1982).

(Измененная редакция, Изм. № 1).

1. К проведению дозиметрического контроля допускаются ли­ца, получившие удостоверение соответствующей квалификацион­ной группы на право работы с электроустановками напряжением св. 1000 В по ГОСТ 12.2.007.3—75.
2. Перед включением в электросеть металлический корпус до­зиметра должен быть заземлен в соответствии с ГОСТ 12.1.030—81.

(Измененная редакция, Изм. № 1).

6.4. Штатив с приемным устройством дозиметра должен быть
снабжен непрозрачным экраном для защиты оператора во время
проведения дозиметрического контроля.

6.5. При дозиметрическом контроле не допускается:
смотреть в сторону предполагаемого нахождения излучателя

без специальных защитных очков по ГОСТ 12.4.013—85 со свето­фильтрами, рекомендованными «Санитарными нормами и прави­лами устройства и эксплуатации лазеров» (М.: Минздрав СССР, 1982);

находиться вблизи точки контроля посторонним лицам.

(Измененная редакция, Изм. № 1).

Приложение 1

Справочное

ПОЯСНЕНИЕ К ТЕРМИНАМ, ИСПОЛЬЗУЕМЫМ В НАСТОЯЩЕМ СТАНДАРТЕ
