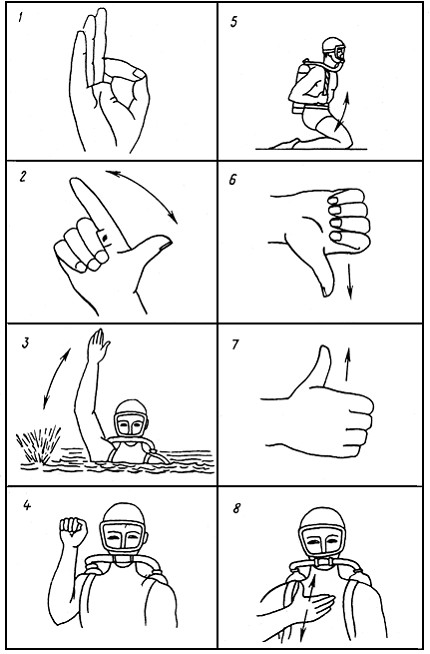

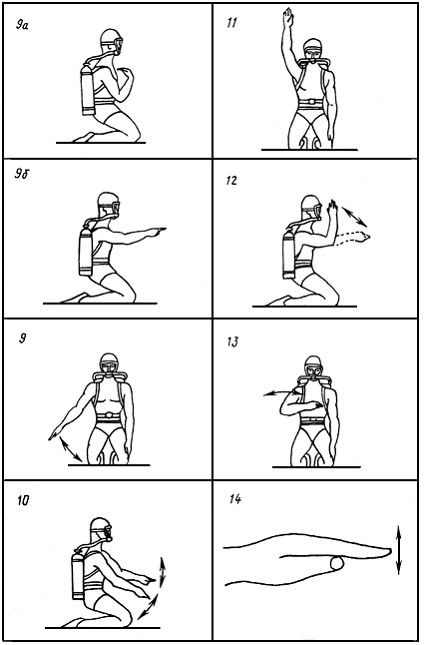

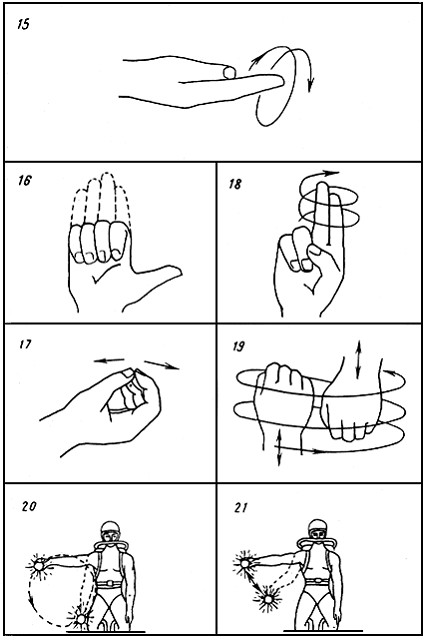

СИГНАЛЫ ВИЗУАЛЬНОЙ СВЯЗИ МЕЖДУ ВОДОЛАЗАМИ
ПРИЛОЖЕНИЕ 3
(обязательное)
МЕТОДИКА РАСЧЕТА
ДОПУСТИМОГО ВРЕМЕНИ ПРЕБЫВАНИЯ ВОДОЛАЗА ПОД ВОДОЙ
В АВТОНОМНОМ СНАРЯЖЕНИИ С ОТКРЫТОЙ СХЕМОЙ ДЫХАНИЯ
Допустимое время пребывания водолаза под водой
в минутах определяется по формуле
, (1)
где
- рабочий запас воздуха в баллонах, приведенный к нормальному давлению, л;
- минутный расход воздуха, приведенный к нормальному давлению, при дыхании в аппарате под водой, л/мин.
Рабочий запас воздуха в баллонах
, приведенный к нормальному давлению, определяется по формуле
, (2)
где
- количество воздуха в баллонах, приведенное к нормальному давлению, л;
- количество воздуха, остающееся в баллонах в качестве резервного запаса после срабатывания указателя минимального давления, л.
Количество воздуха в баллонах
, приведенное к нормальному давлению, определяется по формуле
, (3)
где
- суммарная вместимость баллонов, л;
- давление воздуха в баллонах, МПа (кгс/см
).
Количество воздуха
, остающееся в баллонах в качестве резервного запаса, определяется по формуле
, (4)
где
- давление, при котором срабатывает указатель минимального давления, МПа (кгс/см
).
Минутный расход воздуха
определяется по формуле
, (5)
где
- легочная вентиляция, л/мин;
- глубина погружения, м.
Величина легочной вентиляции выбирается из таблицы, в которой дается количество расходуемого воздуха в литрах в минуту в зависимости от температуры воды, состава снаряжения и характера работы.
Температура воды, °С | Состав снаряжения
| Количество расходуемого воздуха, л/мин, при работе | ||
легкой | средней тяжести | тяжелой | ||
До 10 | Водолазное белье и гидрокостюм | 3 | 40 | 60 |
От 10 до 15 | То же | 25 | 35 | 55 |
" 15 " 19 | Рабочий костюм, гидрокостюм | 20 | 30 | 50 |
" 20 " 25 | Рабочий костюм | 20 | 30 | 50 |
Примечание. При температуре воды 15-19 °С и спуске водолаза в исключительном случае без гидрокостюма количество воздуха, необходимое для легочной вентиляции, принимается по первой строке данной таблицы.
Пример расчета
Погружение предполагается в комплекте снаряжения с открытой схемой дыхания, имеющего в своем составе аппарат АВМ-1, гидрокомбинезон и водолазное белье.
Исходные данные: | |
глубина погружения | - 20 м; |
давление воздуха в баллонах | - 14 (140) МПа (кгс/см |
суммарная вместимость баллонов | - 14 л; |
указатель минимального давления срабатывает при давлении | - 3 (30) МПа (кгс/см |
температура воды | - 13 °С; |
характер работы | - средней тяжести |
Количество воздуха в баллонах
, приведенное к нормальному давлению, определяем по формуле (3):
л.
Количество воздуха
, остающееся в баллонах в качестве резервного запаса после срабатывания указателя минимального давления, определяем по формуле (4):
л.
Минутный расход воздуха
определяем по формуле (5). Величина легочной вентиляции для приведенных в примере исходных данных выбирается по второй строке средней колонки таблицы и равна 35 л/мин:
л.
Рабочий запас воздуха
с учетом резервного запаса воздуха после срабатывания указателя минимального давления определяем по формуле (2):
л.
Зная рабочий запас воздуха в баллонах дыхательного аппарата и минутный расход воздуха водолазом, по формуле (1) определяем допустимое время пребывания водолаза под водой:
мин (или округленно
мин).
При работе водолаза на глубине свыше 12 м окончательное время пребывания под водой устанавливается по рабочим водолазным таблицам, приведенным в медицинской части Правил.
Для данной глубины выбирается строка, где сумма времени пребывания на глубине и декомпрессии максимально близка к расчетному.
В связи с тем что в рабочих водолазных таблицах отсутствует глубина 20 м, выбираем режим по ближайшей большей глубине 21 м.
Согласно этому режиму при пребывании водолаза на глубине до 35 мин подъем его осуществляется без декомпрессии в течение 3 мин. В этом случае водолаз может находиться на глубине 12 мин.
ПРИЛОЖЕНИЕ 4
(обязательное)
ПОЛОЖЕНИЕ
О ПОРЯДКЕ ПРИСВОЕНИЯ КЛАССА КВАЛИФИКАЦИИ ВОДОЛАЗОВ
Общие положения
1. Водолазы всех групп специализации водолазных работ в зависимости от теоретических знаний, практического опыта и навыков выполнения работ подразделяются на 3 класса квалификации:
-водолаз 3-го класса;
-водолаз 2-го класса;
-водолаз 1-го класса.
2. Класс квалификации водолазам присваивается после их обучения или переподготовки в соответствующих учебных заведениях (школах, центрах) или на курсах и сдачи экзаменов водолазным квалификационным комиссиям (ВКК), на которые также возлагается ежегодная проверка у водолазов и лиц, руководящих водолазными работами, знания государственных стандартов по безопасности труда на водолазных работах.
Присвоение класса квалификации объявляется приказом руководителя предприятия (организации) на основании протокола ВКК о результатах экзаменов.
3. Местные и центральные водолазные квалификационные комиссии (ВКК и ЦВКК) создаются в соответствии с Положением о водолазных квалификационных комиссиях (см. приложение 5).
На предприятиях и в организациях, не имеющих водолазных специалистов и врачей со специальной подготовкой, функции водолазных квалификационных комиссий возлагаются на постоянно действующие квалификационные комиссии этих предприятий и организаций, имеющих право приглашать указанных специалистов со стороны.
4. Квалификация водолазов определяется их теоретической и практической подготовкой и сложностью водолазных работ, выполняемых ими.
Документами, удостоверяющими квалификацию водолаза, являются свидетельство об окончании учебного заведения и личная книжка водолаза, в которую заносятся первоначальная квалификация и последующие ее изменения.
5. Квалификационные характеристики водолазов, предусмотренные настоящим Положением, не охватывают всех водолазных работ, встречающихся в отраслях. Поэтому в необходимых случаях министерства и ведомства по согласованию с соответствующими ЦК профсоюза могут разрабатывать и утверждать дополнительные работы, которые по сложности исполнения должны соответствовать работам, предусмотренным квалификационными характеристиками водолазов соответствующего класса и группы специализации водолазных работ.
6. Квалификационными характеристиками предусматривается, что водолазы более высокой квалификации помимо работ, перечисленных в квалификационных характеристиках присвоенного им класса, должны обладать знаниями и навыками для выполнения всех работ, предусмотренных квалификационными характеристиками водолазов низшей квалификации.
7. При присвоении водолазу класса квалификации он должен, в соответствии с квалификационной характеристикой соответствующего класса, устно ответить на вопросы из раздела "Должен знать" и сдать пробу, т.е. самостоятельно выполнить отдельные работы, указанные в разделе "Характеристика работ". При сдаче пробы водолазной квалификационной комиссии предприятия (организации) водолаз выполняет пробные работы из числа имеющихся на данном предприятии (в организации) и приведенных в разделе "Характеристика работ" по соответствующему классу квалификации.
8. Наряду с требованиями, изложенными в квалификационных характеристиках и предъявляемыми к уровню теоретических и практических знаний, водолазы всех классов квалификации и всех групп специализации водолазных работ должны знать:
-правила техники безопасности на водолазных работах;
-правила технической эксплуатации водолазного снаряжения, средств обеспечения водолазных спусков, приспособлений и инструментов в соответствующей группе специализации водолазных работ;
-правила техники безопасности, относящиеся к объекту, в составе которого работает водолаз (порт, судно, строительство и т.п.);
-технологию производства выполняемых работ;
-порядок организации рабочего места;
-правила внутреннего трудового распорядка объекта работ.
9. Квалификации "водолаз 3-го класса", "водолаз 2-го класса", "водолаз 1-го класса" присваиваются с указанием группы специализации водолазных работ (I и II группы не разделяются). Например, "водолаз 2-го класса I-II групп специализации +".
10. Квалификация "водолаз 3-го класса" присваивается водолазу по месту первоначального обучения в учебном заведении или на курсах по программам, утвержденным Государственным комитетом СССР по профессионально-техническому образованию.
11. Квалификация "водолаз 2-го класса" присваивается водолазу 3-го класса, прошедшему переподготовку в учебном заведении или на курсах по программе водолаза 2-го класса, утвержденной Государственным комитетом СССР по профессионально-техническому образованию.
При этом водолаз должен проработать под водой с начала водолазной практики в любых типах водолазного снаряжения не менее 1000 ч (для водолазов I-II групп специализации работ) или не менее 300 ч (для водолазов III группы специализации работ).
12. Квалификация "водолаз 1-го класса" присваивается водолазу 2-го класса, прошедшему переподготовку в учебном заведении или на соответствующих курсах по программе водолаза 1-го класса, утвержденной Государственным комитетом СССР по профессионально-техническому образованию. При этом водолаз должен проработать под водой с начала водолазной практики в любых типах водолазного снаряжения не менее 2000 ч (для водолазов I-II групп специализации работ) или не менее 400 ч (для III группы специализации работ).
Водолаз 1-го класса I-II групп специализации водолазных работ должен уметь выполнять подводные работы по одной из дополнительных профессий - газорезчика, электросварщика или взрывника.
13. Водолаз, имеющий дополнительную профессию электросварщика или газорезчика, должен знать устройство аппаратуры для подводной сварки и резки металлов, правила эксплуатации и техники безопасности при производстве указанных работ под водой.
Водолаз, имеющий дополнительную профессию взрывника, должен знать взрывное дело, уметь производить подводные взрывные работы и иметь Единую книжку взрывника.
14. Лицам, служебными обязанностями которых предусматриваются эпизодические спуски под воду, прошедшим в надлежащем объеме обучение водолазному делу, медицинское освидетельствование на предмет определения годности к водолазным спускам и сдавшим зачеты водолазной квалификационной комиссии, присваивается квалификация "водолаз".
15. Допускается переход водолазов всех классов из I-II групп специализации водолазных работ в III группу специализации водолазных работ и обратно при условии сдачи теоретических экзаменов водолазной квалификационной комиссии предприятия (организации) в объеме квалификационных требований, предъявляемых к водолазам соответствующего класса, и прохождения практических испытаний.
16. Водолазы сохраняют присвоенные классы квалификации только при выполнении ими следующих обязательных годовых норм часов пребывания под водой:
Квалификация водолаза | Годовые нормы пребывания под водой по группам специализации водолазных работ, ч | ||
I | II | III | |
Водолаз 3-го класса | 180 | 90 | 60 |
Водолаз 2-го класса | 120 | 60 | 45 |
Водолаз 1-го класса | 100 | 50 | 30 |
Водолаз | Не менее двух спусков под воду в месяц продолжительностью 0,5 ч каждый | ||
Примечание. Водолазы, время пребывания которых под водой с начала водолазной практики составляет 3000 ч и более, сохраняют присвоенный им класс квалификации при пребывании под водой в течение года не менее 50% годовой нормы, указанной в таблице.
);
);
