Допускається оформлення таблиці 1 у виглядібланка переключень із зазначенням послідовності операцій.
У тому разі, коли допускачу зі складу оперативно-виробничих працівників за нарядом доручається допуск на вже підготовлені робочі місця, в графі 2 таблиці 1 працівник, який видає наряд, записує ті вимкнення і заземлення, які необхідні для підготовки робочих місць, і зазначає, які з них вже виконано.
Для робіт, які не вимагають підготовки робочого місця, в графах таблиці 1 робиться запис "Не вимагається".
15. В рядках "Окремі вказівки" записуються:
- додаткові заходи, що створюють безпечні умови праці працівників (встановлення огороджень, перевірка повітря в приміщенні на відсутність водню, заходи пожежної безпеки та ін.);
- дозвіл керівнику робіт (наглядачу) на повторний допуск бригади до роботи на підготовлене робоче місце (пункт 6.8.3 цих Правил);
- дозвіл керівнику робіт на переведення бригади на інше робоче місце (пункт 6.7.1 цих Правил);
- дозвіл керівнику робіт на тимчасове знімання і встановлення заземлень (пункт 6.8.4 цих Правил);
- дозвіл керівнику робіт оперувати комутаційними апаратами (пункт 19.8 цих Правил);
- призначення особи, відповідальної за безпечне виконання робіт з переміщення вантажів кранами (пункт 20.1 цих Правил);
- у разі видавання наряду наглядачу - відповідальний працівник, який очолює бригаду (пункт 6.1.10 цих Правил);
- вказівка про необхідність перевірки заземлення ПЛ інших підприємств (пункт 13 цього додатка);
- вказівка про те, що лінія, яка ремонтується, перебуває в зоні наведеної напруги, із зазначенням рівня наведеної напруги (пункт 16.3.10 цих Правил);
- дозвіл увімкнути електроустановку або частину її (окремі комутаційні апарати) без дозволу або розпорядження чергового (пункт 6.9.3 цих Правил);
- дозвіл на проведення пробних вмикань, випробувань (вимірювань) із зазначенням осіб, які мають виконувати ці роботи.
Працівнику, який видає наряд, дозволяється вносити на свій розсуд в ці рядки й інші записи, пов'язані з роботою, що виконується.
16. Таблиця 2 заповнюється під час отримання дозволу на підготовку робочого місця і на допуск.
В графі 1 допускач вказує посаду та прізвище працівника, який видав дозвіл на підготовку робочих місць і на допуск.
В графі 2 зазначаються дата та час видачі дозволу.
В графі 3 розписуються працівники, які отримали дозвіл на підготовку робочих місць і на допуск. Якщо підготовляють робочі місця кілька працівників або працівники різних цехів, то в графі 3 розписуються всі, хто готував робочі місця.
Якщо дозволи на підготовку робочого місця і на допуск записують неодночасно, то в графі 2 послідовно заповнюють два рядки: один - про дозвіл на підготовку робочого місця, другий - про дозвіл на допуск.
17. Уразівиконанняробітвелектроустановках електростанцій, підстанцій та на КЛ в рядках "Робочі місця підготовлені. Під напругою залишились" допускач зазначає струмовідні частини, що перебувають під напругою, приєднання, яке ремонтується, і найближчі до місця роботи струмовідні частини або обладнання сусідніх приєднань незалежно від того, вимкнені вони чи ні.
У разі виконання робіт на ПЛ в цих самих рядках записують струмовідні частини, вказані працівником, який видав наряд, в рядках "Окремі вказівки", а у разі необхідності - інші струмовідні частини.
Допускач і керівник робіт (наглядач) розписуються під рядками "Робочі місця підготовлені. Під напругою залишились" тільки у разі первинного допуску.
Зворотна сторона наряду
18. Цільовий інструктаж членів бригади слід оформляти в таблиці 3 наряду тільки у разі первинного допуску та введення до складу бригади нового працівника. Про проведені інструктажі допускач і керівник робіт (наглядач) розписуються у відповідних рядках в кінці таблиці 3.
19. В таблиці 4 слід оформляти щоденний допуск до роботи та її закінчення, а також допуск у разі переведення на інше робоче місце.
Якщо керівник робіт суміщає обов'язки допускача, а також якщо керівнику робіт дозволено допустити бригаду до роботи у разі повторного допуску, він розписується під час допуску в графах 3 і 4.
Закінчення робіт, пов'язане із закінченням робочого дня, керівник робіт (наглядач) оформляє в графах 5 і 6.
20. В таблиці 5 у разі введення до складу бригади або виведення зі складу бригади водія автомобіля, машиніста механізму, кранівника зазначають також тип закріпленого за ним автомобіля, механізму чи самохідного крана. В графі 4 розписується працівник, який видав дозвіл на зміну складу бригади. У разі передавання дозволу по телефону, радіо керівник робіт в графі 4 зазначає прізвище цього працівника.
21. Після повного закінчення роботи керівник робіт (наглядач) розписується в призначених для цього рядках наряду, зазначаючи час і дату оформлення.
Якщо під час оформлення в наряді повного закінчення роботи черговий чи допускач зі складу оперативно-виробничих працівників відсутній або керівник робіт суміщує обов'язки допускача, керівник робіт чи наглядач це оформляє тільки в своєму примірнику наряду, зазначаючи посаду і прізвище працівника, якому він повідомив про повне закінчення робіт, а також дату і час повідомлення.
Якщо під час оформлення в наряді повного закінчення робіт черговий чи допускач зі складу оперативно-виробничих працівників присутній, то керівник робіт або наглядач оформляє це в обох примірниках наряду.
Якщо бригадане встановлювала заземлення, то слова "Заземлення, встановлені бригадою, зняті" треба викреслити.
( Додаток 2 із змінами, внесеними згідно з Наказом Держнаглядохоронпраці № 26 від 25.02.2000 )
Додаток 3
до Правил безпечної експлуатації
електроустановок
Порядок обліку робіт, що виконуються
за нарядами і розпорядженнями
Порядок обліку робіт за нарядами та розпорядженнями визначає керівництво підприємства.
Роботи за нарядами та розпорядженнями слід обліковувати в призначеному для цього журналі за пропонованою нижче формою.
В журналі у відповідних графах реєструють первинний допуск до роботи за нарядами і повне її закінчення, допуск до роботи за розпорядженням та її закінчення (за винятком робіт за розпорядженнями, які виконуються самими оперативними працівниками або під їхнім наглядом і запис про які роблять тільки в оперативному журналі). Крім того, первинні та щоденні допуски до робіт за нарядом оформляють записом в оперативному журналі, у цьому разі зазначають тільки номер наряду і робоче місце.
Сторінки журналу слід пронумерувати, а журнал прошнурувати та скріпити печаткою. Термін зберігання журналу після останнього запису становить 6 місяців.
Журнал обліку робіт за нарядами і розпорядженнями
Номер розпорядження | Номер наряду | Місце і найменування роботи. Заходи безпеки | Керівник робіт або наглядач (прізвище, ініціали) | Члени бригади, яка працює за розпорядженням (прізвище, ініціали) | |Працівник, який дав розпорядження (прізвище, ініціали) | Дозвіл на до пуск (дата, час) | Роботу закінчили (дата, час) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Примітки: 1. У разі великої кількості робіт за розпорядженнями запис їхніх порядкових номерів дозволяється щомісяця починати знову.
2. У разі виконання робіт за нарядом заповнюються тільки графи 2, 7, 8.
( Додаток 3 із змінами, внесеними згідно з Наказом Держнаглядохоронпраці № 26 від 25.02.2000 )
Додаток 4
до Правил безпечної експлуатації електроустановок
Приклади встановлення заземлень в схемах електроустановок
Рисунок 1. Приклад встановлення заземлень у разі виконання робіт на електродвигуні
Рисунок 2. Приклад встановлення заземлень у разі виконання робіт на силовому двообмотковому трансформаторі

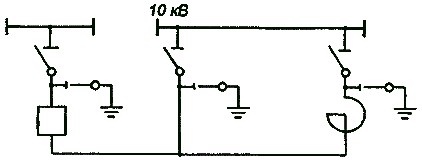

Рисунок 3. Приклад встановлення заземлень у разі виконання робіт на секційному реакторі та на його вимикачі

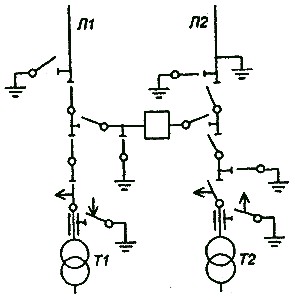

Рисунок 4. Підстанція за схемою містка. Приклад встановлення заземлень у разі виконання робіт на лінійному роз'єднувачі трансформатора N 2 і на вимикачі перемички

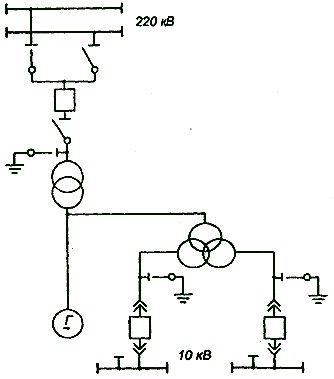

Рисунок 5. Блок генератор-трансформатор. Приклад встановлення заземлень у разі виконання робіт на генераторі, блочному трансформаторі та на трансформаторі власних потреб

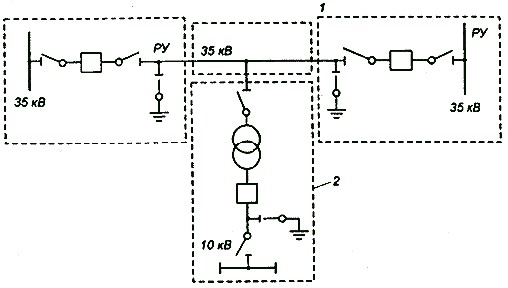

Рисунок 6. Схема ПЛ 35 - 110 кВ з відгалуженням. Приклад встановлення заземлень згідно з пунктом 7.7.1а цих Правил (заземлення на робочому місці не показані) 1 - робоче місце (ділянка робіт); 2 - підстанція

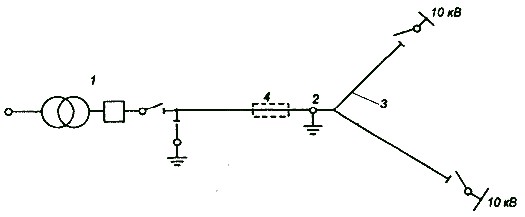

Рисунок 7. Схема ПЛ 10 кВ з відгалуженням. Згідно з пунктом 7.7.1б цих Правил переносне заземлення встановлено на опорі, що обладнана заземлювальним спуском (заземлення на робочому місці не показано)
1 - джерело живлення; 2 - опора; 3 - відгалуження; 4 - робоче місце (ділянка робіт)
Про затвердження змін та доповнень до Правил безпечної експлуатації електроустановок
Наказ Комітету по нагляду за охороною праці України
Міністерства праці та соціальної політики
(Держнаглядохоронпраці)
від 25 лютого 2000 року № 26
Зареєстровано
в Міністерстві юстиції України
6 квітня 2000 р. за № 213/4434
Відповідно до Положення про Комітет по нагляду за охороною праці України, затвердженого Указом Президента України від 9 березня 1998 року № 182/98, НАКАЗУЮ:
1. Затвердити зміни та доповнення до Правил безпечної експлуатації електроустановок, затверджених наказом Державного Комітету по нагляду за охороною праці від 06.10.97 № 257 і зареєстрованих у Міністерстві юстиції України 13.01.98 за № 11/2451 (далі - Правила), що додаються.
2. Управлінню по нагляду в металургійній промисловості, енергетиці, будівництві та котлонагляду разом з Міністерством енергетики - вжити заходів щодо вивчення змін та доповнень до Правил державними інспекторами та іншими посадовими особами Держнаглядохоронпраці, експертами експертно-технічних центрів, працівниками підприємств, установ, організацій Міністерства енергетики.
3. Управлінню по нагляду в металургійній промисловості, енергетиці, будівництві та котлонагляду, начальникам територіальних управлінь та інспекцій, державним інспекторам Держнаглядохоронпраці - забезпечити систематичний контроль за виконанням і дотриманням змін та доповнень до Правил.
4. Управлінню по нагляду в металургійній промисловості, енергетиці, будівництві та котлонагляду (Андреєв С. А.) - подати протягом тижня відділу нормативно-правових актів Головного управління охорони праці Комітету (Лесенко Г. Г.) відповідні матеріали для включення змін та доповнень до Правил до державного реєстру ДНАОП та до банку даних автоматизованого інформаційного фонду нормативних актів про охорону праці.
5. Контроль за виконанням цього наказу покласти на заступника Голови Комітету Іванченка В. І.
Голова Комітету | С. П. Ткачук |
ПОГОДЖЕНО: |
|
Заступник Міністра енергетики | |
Голова Центрального комітету | |
ЗАТВЕРДЖЕНО |
Зміни та доповнення до Правил безпечної експлуатації електроустановок
1. Розділ 2 (Нормативні посилання) доповнити новим пунктом 24 такого змісту:
"24. ГОСТ 12.1.051-90 "ССБТ. Электробезопасность. Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В".
2. У розділі 3 (Терміни, позначення, скорочення, визначення) у визначенні терміну "Роботи, що виконуються у порядку поточної експлуатації" слова "оперативними та оперативно-виробничими" вилучити.
3. У пункті 5.1.4: перший абзац доповнити таким реченням: "Огляд виконується з дозволу особи, в управлінні якої знаходиться електроустановка"; другий абзац після слів "з групою V" доповнити словами "або оперативного працівника з групою IV".
4. Пункт 5.1.5 у першому абзаці після слів "або оперативно-виробничих працівників" доповнити словами "з групою IV", а після другого слова "або" доповнити словом "іншого".
5. У пункті 5.1.6 у першому реченні слова "в електроустановках" замінити словом "електроустановок".
6. У пункті 5.1.10: у третьому абзаці слова "та захисними окулярами (масками)" вилучити; доповнити третій абзац таким реченням: "Роботу слід виконувати із застосуванням захисних окулярів (масок)".
7. У таблиці 5.1 у назві графи 2 слова "від тимчасових огороджень" вилучити.
8. У пункті 5.2.1 у третьому абзаці слова "оперативні або оперативно-виробничі" вилучити.
9. Пункт 5.2.9 викласти в новій редакції: "5.2.9. На ПЛ, за винятком зовнішніх вводів 0,4 кВ до будівель, та ПЛЗ перед розриванням або з'єднанням електрично сполучених складників (проводів, тросів) необхідно встановлювати заземлення з обох боків розриву (передбачуваного розриву)".
10. У пункті 5.2.11 слова "в ЗРУ, ВРУ; на виводах" замінити словами "у ВРУ, ЗРУ на виводах".
11. Пункт 6.1.4 у другому реченні після слів "вказаних в наряді" і слів "які зазначені в наряді" доповнити словом у дужках "розпорядженні".
12. Пункт 6.1.5 доповнити абзацом такого змісту: "В електроустановках, що не обслуговуються оперативними або оперативно-виробничими працівниками (майстерні, гаражі, приміщення тощо), дозвіл на підготовку робочих місць і допуск можуть давати посадові особи з групою IV, яким надані такі права".
