8.7. З метою профілактики шкідливого впливу загальної та локальної вібрації працюючі повинні користуватися засобами індивідуального захисту відповідно до ГОСТ 12.4.002 та ГОСТ 12.4.024.
9. Попереджувальний нагляд
9.1. У нормативній документації на машини, які створюють вібрацію, розробником вказуються технічні норми вібрації.
9.2. Норми вібрації вносяться до технічних умов на конкретну машину та паспорт.
9.3. У нормативній документації на машини визначаються умови, в яких установлені технічні норми вібрації та методи контролю вібраційних характеристик (ВХ) машин.
9.4. Для вібронебезпечних машин санітарною нормою вібрації є допустимі рівні, що наведені у таблицях 3, 4, 5, 6, 7, 8, 9.
9.5. У нормативній документації обов'язково вказуються умови, при яких забезпечується виконання вимог санітарних норм вібрації на робочому місці.
9.6. Повинен проводитися контроль вібрації машин:
- безперервний - при введенні в експлуатацію і подальший - раз на рік;
- вибірковий;
- після кожного ремонту та при внесенні змін в конструкцію.
Додаток 1 |

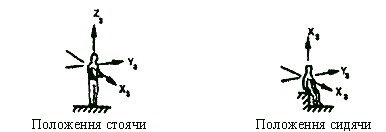

Напрями координатних осей при дії загальної вібрації
Додаток 2 |

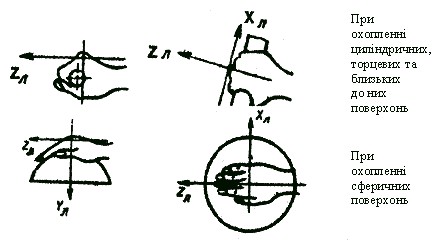

Напрями координатних осей при дії локальної вібрації
Додаток 3 |
Співвідношення міх логарифмічними рівнями віброшвидкості (дБ) та їх значеннями у м/с
Десятки дБ | Одиниці, дБ | |||||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
50 | 1,6 х 10-5 | 1,8 х 10-5 | 2,0 х 10-5 | 2,2 х 10-5 | 2,2 х 10-5 | 2,8 х 10-5 | 3,2 х 10-5 | 3,5 х 10-5 | 4,0 х 10-5 | 4,5 х 10-5 |
60 | 5,0 х 10-5 | 5,6 х 10-5 | 6,3 х 10-5 | 7,1 х 10-5 | 7,9 х 10-5 | 8,9 х 10-5 | 1,0 х 10-4 | 1,3 х 10-4 | 1,3 х 10-4 | 1,3 х 10-4 |
70 | 1,6 х 10-4 | 1,8 х 10-4 | 2,0 х 10-4 | 2,2 х 10-4 | 2,5 х 10-4 | 2,8 х 10-4 | 3,2 х 10-4 | 3,5 х 10-4 | 4,0 х 10-4 | 4,5 х 10-4 |
80 | 5,0 х 10-4 | 5,6 х 10-4 | 6,3 х 10-4 | 7,1 х 10-4 | 7,9 х 10-4 | 8,9 х 10-4 | 1,0 х 10-3 | 1,1 х 10-3 | 1,3 х 10-3 | 1,4 х 10-3 |
90 | 1,6 х 10-3 | 1,8 х 10-3 | 2,0 х 10-3 | 2,2 х 10-3 | 2,5 х 10-3 | 2,8 х 10-3 | 3,2 х 10-3 | 3,5 х 10-3 | 4,0 х 10-3 | 4,5 х 10-3 |
100 | 5,0 х 10-3 | 5,6 х 10-3 | 6,3 х 10-3 | 7,1 х 10-3 | 7,9 х 10-3 | 8,9 х 10-3 | 1,0 х 10-2 | 1,3 х 10-2 | 1,3 х 10-2 | 1,3 х 10-2 |
110 | 1,6 х 10-2 | 1,8 х 10-2 | 2,0 х 10-2 | 2,2 х 10-2 | 2,5 х 10-2 | 2,8 х 10-2 | 3,2 х 10-2 | 3,5 х 10-2 | 4,0 х 10-2 | 4,5 х 10-2 |
120 | 5,0 х 10-2 | 5,6 х 10-2 | 6,3 х 10-2 | 7,1 х 10-2 | 7,9 х 10-2 | 8,9 х 10-2 | 1,0 х 10-1 | 1,1 х 10-1 | 1,3 х 10-1 | 1,4 х 10-1 |
130 | 1,6 х 10-1 | 1,8 х 10-1 | 2,0 х 10-1 | 2,2 х 10-1 | 2,5 х 10-1 | 2,8 х 10-1 | 3,2 х 10-1 | 3,5 х 10-1 | 4,0 х 10-1 | 4,5 х 10-1 |
140 | 5,0 х 10-1 | 5,6 х 10-1 | 6,3 х 10-1 | 7,1 х 10-1 | 7,9 х 10-1 | 8,9 х 10-1 | 1,0 х 10-1 | 1,1 х 10-1 | 1,3 х 10-1 | 1,4 х 10-1 |
Додаток 4
Співвідношення між логарифмічними рівнями віброприскорення (дБ) та його значеннями у м/с2
Десятки дБ | Одиниці, дБ | |||||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
20 | 3,0 х 10-3 | 3,4 х 10-3 | 3,8 х 10-3 | 4,2 х 10-3 | 4,8 х 10-3 | 5,3 х 10-3 | 6,0 х 10-3 | 6,7 х 10-3 | 7,6 х 10-3 | 8,5 х 10-3 |
30 | 9,5 х 10-3 | 1,1 х 10-2 | 1,2 х 10-2 | 1,3 х 10-2 | 1,4 х 10-2 | 1,7 х 10-2 | 1,9 х 10-2 | 2,2 х 10-2 | 2,4 х 10-2 | 2,7 х 10-2 |
40 | 3,0 х 10-2 | 3,4 х 10-2 | 3,8 х 10-2 | 4,2 х 10-2 | 4,8 х 10-2 | 5,3 х 10-2 | 6,0 х 10-2 | 6,7 х 10-2 | 7,6 х 10-2 | 8,5 х 10-2 |
50 | 9,5 х 10-2 | 1,1 х 10-1 | 1,2 х 10-1 | 1,3 х 10-1 | 1,5 х 10-1 | 1,7 х 10-1 | 1,9 х 10-1 | 2,1 х 10-1 | 2,4 х 10-1 | 2,7 х 10-1 |
60 | 3,0 х 10-1 | 3,4 х 10-1 | 3,8 х 10-1 | 4,2 х 10-1 | 4,8 х 10-1 | 5,3 х 10-1 | 6,0 х 10-1 | 6,7 х 10-1 | 7,6 х 10-1 | 8,5 х 10-1 |
70 | 9,5 х 10-1 | 1,1 | 1,2 | 1,3 | 1,5 | 1,7 | 1,9 | 2,1 | 2,4 | 2,7 |
80 | 3,0 | 3,4 | 3,8 | 4,2 | 4,8 | 5,3 | 6,0 | 6,7 | 7,6 | 8,5 |
90 | 9,5 | 1,1 х 10 | 1,2 х 10 | 1,3 х 10 | 1,5 х 10 | 1,7 х 10 | 1,9 х 10 | 2,1 х 10 | 2,4 х 10 | 2,7 х 10 |
100 | 3,0 х 10 | 3,4 х 10 | 3,8 х 10 | 4,2 х 10 | 4,8 х 10 | 5,3 х 10 | 6,0 х 10 | 6,7 х 10 | 7,6 х 10 | 8,5 х 10 |
110 | 9,5 х 10 | 1,1 х 102 | 1,2 х 102 | 1,3 х 102 | 1,5 х 102 | 1,7 х 102 | 1,9 х 102 | 2,1 х 102 | 2,4 х 102 | 2,7 х 102 |
Додаток 5
Визначення середнього значення рівнів віброшвидкості або віброприскорення
1. Попарно обчислюється різниця додаваних рівнів, в залежності від різниці, за таблицею Д. 5.1 визначається додаток.
Таблиця Д.5.1
Різниця додаваних рівнів, Дб | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Додаток до більшого рівня,дL | 3,0 | 2,5 | 2,0 | 1,8 | 1,5 | 1,2 | 1,0 | 0,8 | 0,6 | 0,5 | 0,4 |
- додаток додаємо до більшого рівня;
- від суми віднімаємо 10 lgn
де n - кількість вимірів,
10 lgn визначаємо за таблицею Д. 5.2
Таблиця Д. 5.2
n | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
10 lgn | 0 | 3,0 | 4,8 | 6,0 | 6,9 | 7,8 | 8,4 | 9,0 | 9,5 | 10,0 |
n | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
10 lgn | 10,4 | 10,8 | 11,1 | 11,5 | 11,8 | 12,0 | 12,3 | 12,5 | 12,8 | 13,0 |
n | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
10 lgn | 13,2 | 13,4 | 13,6 | 13,8 | 14,0 | 14,1 | 14,3 | 14,5 | 14,6 | 14,8 |
n | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
10 lgn | 14,9 | 15,0 | 15,2 | 15,3 | 15,4 | 15,5 | 15,8 | 15,8 | 15,9 | 16,0 |
При різниці рівнів до 6 дБ обчислюють як середнє арифметичне.

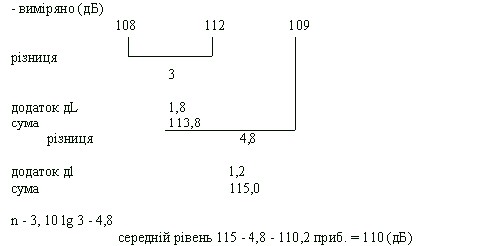

2. Приклад:
Додаток 6
Значення вагових коефіцієнтів (Ki, Lki, дБ) для локальної вібрації
Середньогеометричні частоти смуг, Гц | Зазначення вагових коефіцієнтів | |||
для віброприскорення | для віброшвидкості | |||
Zл, Xл, Yл | ||||
Ki | Lki | Ki | Lki | |
8 | 1,0 | 0 | 0,5 | -6 |
16 | 1,0 | 0 | 1,0 | 0 |
31,5 | 0,5 | -6 | 1,0 | 0 |
63 | 0,25 | -12 | 1,0 | 0 |
125 | 0,125 | -18 | 1,0 | 0 |
250 | 0,063 | -24 | 1,0 | 0 |
500 | 0,0315 | -30 | 1,0 | 0 |
1000 | 0,016 | -36 | 1,0 | 0 |
Додаток 7
Таблиця Д. 7.1
Значення вагових коефіцієнтів загальної вібрації
Кі, Lki, (дБ)
Середньогеометричні частоти смуг, Гц | Значення вагових коефіцієнтів | |||||||||||||||
для віброприскорення | для віброшвидкості | |||||||||||||||
у 1/3 октаві | у 1/1 октаві | у 1/3 октаві | у 1/1 октаві | |||||||||||||
Z3 | X3 , Y3 | Z3 | X3 , Y3 | Z3 | X3 , Y3 | Z3 | X3 , Y3 | |||||||||
Ki | Lki | Ki | Lki | Ki | Lki | Ki | Lki | Ki | Lki | Ki | Lki | Ki | Lki | Ki | Lki | |
0,8 | 0,45 | -7 | 1,0 | 0 |
|
|
|
| 0,045 | -27 | 0,4 | -8 |
|
|
|
|
1,0 | 0,5 | -6 | 1,0 | 0 | 0,5 | -6 | 1,0 | 0 | 0,063 | -24 | 0,5 | -6 | 0,045 | -25 | 0,5 | -6 |
1,25 | 0,56 | -5 | 1,0 | 0 |
|
|
|
| 0,09 | -21 | 0,63 | -4 |
|
|
|
|
1,6 | 0,63 | -4 | 1,0 | 0 |
|
|
|
| 0,125 | -18 | 0,8 | -2 |
|
|
|
|
2,0 | 0,71 | -3 | 1,0 | 0 | 0,71 | -3 | 1,0 | 0 | 0,188 | -15 | 1,00 | 0 | 0,16 | -16 | 0,9 | -1 |
2,5 | 0,8 | -2 | 0,6 | -2 |
|
|
|
| 0,25 | -12 | 1,0 | 0 |
|
|
|
|
3,15 | 0,9 | -1 | 0,63 | -4 |
|
|
|
| 0,35 | -9 | 1,0 | 0 |
|
|
|
|
4,0 | 1,0 | 0 | 0,5 | -6 | 1,0 | 0 | 0,5 | -6 | 0,5 | -6 | 1,0 | 0 | 0,45 | -7 | 1,0 | 0 |
5,0 | 1,0 | 0 | 0,4 | -8 |
|
|
|
| 0,63 | -4 | 1,0 | 0 |
|
|
|
|
6,3 | 1,0 | 0 | 0,315 | -10 |
|
|
|
| 0,8 | -2 | 1,0 | 0 |
|
|
|
|
8,0 | 1,0 | 0 | 0,25 | -12 | 1,0 | 0 | 0,25 | 12 | 1,0 | 0 | 1,0 | 0 | 0,9 | -1 | 1,0 | 0 |
10,0 | 0,8 | -2 | 0,2 | -14 |
|
|
|
| 1,0 | 0 | 1,0 | 0 |
|
|
|
|
12,5 | 0.63 | -4 | 0,016 | -16 |
|
|
|
| 1,0 | 0 | 1,0 | 0 |
|
|
|
|
16.0 | 0,53 | -6 | 0,125 | -18 | 0,5 | -6 | 0,125 | -18 | 1,0 | 0 | 1,0 | 0 | 1,0 | 0 | 1,0 | 0 |
20,0 | 0,40 | -8 | 0,1 | -20 |
|
|
|
| 1,0 | 0 | 1,0 | 0 |
|
|
|
|
25,0 | 0,135 | -10 | 0,08 | -22 |
|
|
|
| 1,0 | 0 | 1,0 | 0 |
|
|
|
|
31,5 | 0,25 | -12 | 0,063 | -24 | 0,25 | -12 | 0,063 | -24 | 1,0 | 0 | 1,0 | 0 | 1,0 | 0 | 1,0 | 0 |
40,0 | 0,2 | -14 | 0,05 | -26 |
|
|
|
| 1,0 | 0 | 1,0 | 0 |
|
|
|
|
50,0 | 0,16 | -16 | 0,04 | -28 |
|
|
|
| 1,0 | 0 | 1,0 | 0 |
|
|
|
|
63,0 | 0,125 | -18 | 0,0315 | -30 | 0,125 | -18 | 0,315 | -30 | 1,0 | 0 | 1,0 | 0 | 1,0 | 0 | 1,0 | 0 |
80,0 | 0,1 | -20 | 0,025 | -32 |
|
|
|
| 1,0 | 0 | 1,0 | 0 |
|
|
|
|
