ГОСТ 12.2.052-81. Оборудование, работающее с газообразным кислородом. Общие требования безопасности


ГОСТ 12.2.052-81


УДК 66.023:658.382.3:006.354 Группа Т58


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА


ОБОРУДОВАНИЕ, РАБОТАЮЩЕЕ С ГАЗООБРАЗНЫМ КИСЛОРОДОМ


Общие требования безопасности


Occupational safety standards system.

Equipment working with gaseous oxygen.

General safety requirements


Дата введения 1982-07-01


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения


ИСПОЛНИТЕЛИ

Б.А.Иванов, В.П.Беляков, С.Е.Наркунский


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по стандартам от 30.01.81 № 361


3. Срок первой проверки III квартал 1991 г.; периодичность проверки 4 года


4. ВВЕДЕН ВПЕРВЫЕ


5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 5-78

Приложение 2

ГОСТ 8.002-86

4.2

ГОСТ 8.513-84

4.2

ГОСТ 12.1.004-85

2.3.3; приложение 1

ГОСТ 12.1.007-76

4.1

ГОСТ 12.2.003-74

1.1

ГОСТ 12.4.026-76

4.5

ГОСТ 15.001-73

5.1

ГОСТ 111-78

Приложение 2

ГОСТ 380-71

"

ГОСТ 481-80

"

ГОСТ 492-73

"

ГОСТ 493-79

"

ГОСТ 617-72

Приложение 2

ГОСТ 859-78

"

ГОСТ 1050-74

"

ГОСТ 1770-74

Приложение 3

ГОСТ 1779-83

Приложение 2

ГОСТ 2685-75

"

ГОСТ 2850-80

"

ГОСТ 4543-71

"

ГОСТ 4640-84

"

ГОСТ 4784-74

"

ГОСТ 5017-74

"

ГОСТ 5152-84

"

ГОСТ 5539-73

"

ГОСТ 5632-72

"

ГОСТ 5971-78

"

ГОСТ 6631-74

"

ГОСТ 6709-72

"

ГОСТ 6824-76

"

ГОСТ 7338-77

"

ГОСТ 8731-87

Приложение 2

ГОСТ 8733-87

"

ГОСТ 9109-81

"

ГОСТ 9356-75

"

ГОСТ 9639-71

"

ГОСТ 10007-80

"

ГОСТ 10727-73

"

ГОСТ 10832-83

"

ГОСТ 10994-74

"

ГОСТ 12652-74

"

ГОСТ 12707-77

"

ГОСТ 12871-83

"

ГОСТ 13489-79

"

ГОСТ 13744-87

"

ГОСТ 14613-83

"

ГОСТ 15527-70

"

ГОСТ 17478-72

"

ГОСТ 17622-72

"

ГОСТ 17711-80

"

ГОСТ 18175-78

"

ГОСТ 19281-73

"

ГОСТ 19337-73

"

ГОСТ 19907-83

Приложение 3

ГОСТ 20288-74

"

ГОСТ 20292-74

"

ГОСТ 20437-75

Приложение 2

ГОСТ 20836-75

"

ГОСТ 23844-79

Приложение 3

ГОСТ 25336-82

"

ГОСТ 26358-84

Приложение 2


6. ПЕРЕИЗДАНИЕ (февраль 1988 г.) с Изменением № 1, утвержденным в марте 1987 г. (ИУС 7-87)


7. Проверен в 1987г. Ограничение срока действия снято. (Постановление Госстандарта СССР от 30.03.87 № 1045)


Настоящий стандарт распространяется на вновь разрабатываемое оборудование всех видов, предназначенное для работы под давлением до 42 МПа (420 кгс/см2) при температуре до 473 К (200°C ) с газообразным кислородом или газовыми смесями, объемная доля кислорода в которых более 23% (далее - кислородное оборудование), и устанавливает общие требования по обеспечению взрыво- и пожаробезопасности на стадиях проектирования, изготовления, монтажа, эксплуатации и ремонта.

Стандарт не распространяется на трубопроводы, предназначенные для обогащенного кислородом воздуха с объемной долей кислорода до 40% и давлением до 0,6 МПа (6 кгс/см2).


(Измененная редакция, Изм. № 1).


1. Общие требования


1.1. Для кислородного оборудования должны выполняться требования безопасности, установленные настоящим стандартом, ГОСТ 12.2.003-74, "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденными Госгортехнадзором СССР, нормативно-технической документацией на кислородное оборудование конкретного вида.


(Измененная редакция, Изм. № 1).


1.2. В нормативно-технической документации на кислородное оборудование, кроме общих требований безопасности, должны быть установлены специфические требования к данному оборудованию: способы консервации и расконсервации, необходимость и периодичность обезжиривания, требования при проведении огневых работ на оборудовании и в помещениях, где оно установлено, указания о способах ликвидации утечек, о действиях обслуживающего персонала в аварийных ситуациях.

1.3. Для работы с кислородом должно применяться только специально предназначенное для этого кислородное оборудование или оборудование, применение которого согласовано в установленном порядке.

1.4. Конструкция кислородного оборудования должна ограничивать попадание в него и накопление в нем горючих веществ, опасных загрязнений и механических примесей, а также обеспечивать возможность проведения чистки и обезжиривания оборудования (непосредственным воздействием на поверхности, промывкой, продувкой). Общее количество горючих веществ и опасных загрязнений не должно превышать норм, приведенных в п. 3.3.


(Измененная редакция, Изм. № 1).


1.5. Содержание загрязнений в кислороде не должно превышать:

0,05 мг/м3 - капельное, парообразное и аэрозольное масло;

10,0 мг/м3 - механические примеси.

Максимальный размер частиц не должен превышать 0,2 мм.

1.6. Кислородное оборудование должно окрашиваться в голубой цвет или иметь полосу голубого цвета.

На кислородном оборудовании должна быть надпись: "Кислород. Опасно!". Надпись наносят черной краской по голубому фону или голубой краской по любому фону. Указанное требование не распространяется на средства индивидуальной защиты.


(Измененная редакция, Изм. № 1).


1.7. Пояснения терминов, используемых в стандарте, приведены в справочном приложении 1.


2. Требования к материалам


2.1. Для изготовления и ремонта кислородного оборудования должны применяться материалы, указанные в табл. 1-17 обязательного приложения 2.

2.2. Типы контактов металлов с кислородом должны соответствовать установленным в табл. 1, а неметаллов с металлами и кислородом - в табл. 2.

2.3. Устанавливаются следующие группы условий применения материалов:

А - когда материал не способен к горению (табл. 1-9 обязательного приложения 2);

Б - когда материал применяется с заданной гарантированной вероятностью незагорания (табл. 10-13 обязательного приложения 2);


Таблица 1


Тип контакта

Эскиз контакта

Краткая характеристика контакта

М1

Сплошные цилиндрические или призматические элементы, контактирующие с кислородом по всей поверхности, в том числе сплошные детали с резьбой

М2

Цилиндрические элементы, поверхность которых находится в контакте с элементами из меди или ее сплавов

М3

Цилиндрические защищенные элементы, конец которых имеет форму конуса

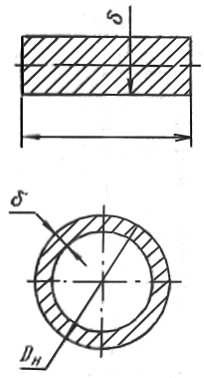

М4*

a - пластины или трубы, торцы или кромки которых могут находиться в контакте с кислородом или трубы с резьбой;

b - трубы, стенки камер, корпусов и т.п., контактирующие с кислородом по поверхности, исключая кромки и торцы

______________

* При b<5δ и Dн≤5δ давления кислорода принимают как для типа М1 с и d=Dн.


Таблица 2


Тип контакта

Эскиз контакта

Краткая характеристика

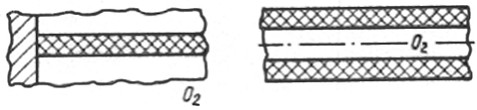

0

Материал практически полностью контактирует с кислородом

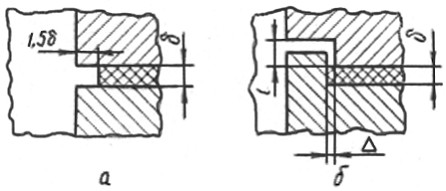

1

a - уплотнительный элемент в плоском фланцевом соединении;

b - в соединениях типа шип-паз и замок при Δ≤0,15 мм и l≥5Δ. При Δ>0,15 мм соединение соответствует типу a

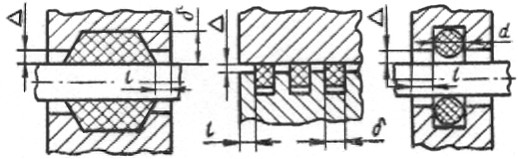

2

Уплотнительный элемент в подвижном или неподвижном соединении при Δ≤0,5 мм и l≥5Δ

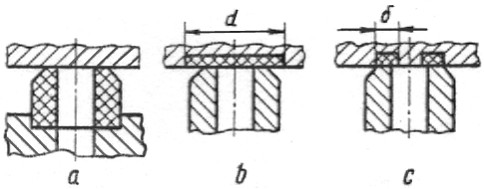

3

Уплотнительный элемент запорного органа

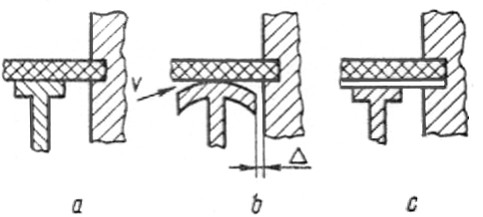

4

a - мембрана имеет непосредственный контакт с кислородом;

b - мембрана защищена металлической деталью. Объем полости между мембраной и металлической деталью V должен быть минимальным, Δ≤0,5 мм;

c - мембрана экранирована негорючим покрытием

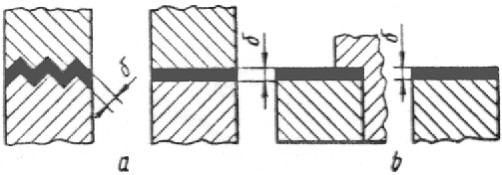

5

a - материал расположен в щели между металлическими поверхностями δ≤0,3 мм;

b - материал расположен на поверхности металла


(Измененная редакция, Изм. № 1).


В - когда материал применяется для трубопроводов и арматуры (табл. 14, 15 обязательного приложения 2). Вероятность незагорания при этом может оцениваться по табл. 10.


(Измененная редакция, Изм. № 1).


2.3.1. Материалы могут применяться в условиях группы Б, если вероятность незагорания P, рассчитанная по формулам 1 или 1а

(1)

для (1а)


за время работы, но не более чем за один год не ниже следующей:

0,999 - для оборудования, загорание которого вызывает поражение персонала;

0,995 - для промышленного оборудования, требующего периодического обслуживания персоналом (продолжительность контакта с оборудованием не более 10% общего времени работы), а также оборудования, выход из строя которого влечет большие убытки;

0,990 - для оборудования, не обслуживаемого во время работы,

где t - время активной работы изделия, но не более чем за один год, ч. (Время активной работы следует определять исходя из отрезков времени, когда возможно загорание);

τ0 - средняя наработка на загорание, ч (значения τ0 приведены в табл. 10-13 обязательного приложения 2);

e - 2,72 - основание натуральных логарифмов.

2.3.2. Материалы могут применяться в группах условий Б и В при давлениях, превышающих в два раза давление, указанное в соответствующих таблицах, если все контактирующие с ними детали выполнены из меди, ее сплавов или других материалов, которые при этих давлениях находятся в условиях группы А.

2.3.3. При применении материалов в группах условий Б и В должны быть приняты меры, обеспечивающие безопасность персонала в соответствии с ГОСТ 12.1.004-85.

2.4. Применение материалов в контакте с кислородом с давлением, температурой и скоростью потока, превышающими указанные в обязательном приложении 2, а также новых материалов допускается при согласовании с соответствующей специализированной организацией по кислородному машиностроению.

2.5. Применение материалов в обогащенном кислородом воздухе допускается при давлении pc МПа (кгс/см2), определяемом по формуле


(2)


где p0 - допускаемое абсолютное давление для чистого кислорода, МПа (кгс/см2);

C - концентрация кислорода, % по объему;

n - показатель степени, которой равен: 6,6 - для металлов;

2,5 - для металлических материалов и смазок.


3. Требования к изготовлению, монтажу,

подготовке к работе и ремонту


3.1. Монтаж кислородного оборудования следует производить в помещениях, пожароопасность которых определяют по отраслевой нормативно-технической документации.

3.2. Монтаж и ремонт кислородного оборудования должны производить по технологии, разработанной и утвержденной в установленном порядке.

3.3. Содержание жировых загрязнений на поверхности кислородного оборудования не должно превышать норм, установленных в табл. 3.


Таблица 3


Температура, К (°C)

Содержание жировых загрязнений мг/м2, не более *, при давлении кислорода***, МПа (кгс/см2)

до 0,6 (6) включ.

св. 0,6 (6) до 1,6 (16) включ.

св. 1,6 (16) до 6,4 (64) включ.

св. 6,4 (64)

До 333 (60) включ.

500**

200

100

50

Св. 333 (60) до 423 (150) включ.

250

100

50

25
