Продолжение приложения 4
Таблица 2. Предельное число труб (секций) диаметром свыше 500 мм, перевозимых на подвижном составе.
Грузоподъемность, т. | Марка трубовоза (тип тягача) | Диаметр труб, мм | |||||||||||||||||
1420 | 1220 | 1020 | 820 | 720 | 530 | ||||||||||||||
длина труб или секций, м | |||||||||||||||||||
12 | 24 | 36 | 12 | 24 | 36 | 12 | 24 | 36 | 12 | 24 | 36 | 12 | 24 | 36 | 12 | 24 | 36 | ||
9 | ПВ-92 (УРАЛ-375) ПВ-94 (ЗИЛ-131) | 1 | - | - | 2 | 1 | - | 2 | 1 | - | 5 | 2 | 1 | 5 | 2 | 1 | 7 | 4 | 2 |
19 | ПВ-204 (КРАЗ-255Б) | 2 | 1 | - | 3 | 1 | 1 | 3 | 1 | 1 | 6 | 3 | 2 | 6 | 3 | 2 | 7 | 5 | 3 |
15 | МАЗ-7910 | 2 | - | - | 3 | - | - | 3 | - | - | 6 | - | - | 6 | - | - | 9 | - | - |
18 | ПТ-181 (Т-100М) | 2 | 2 | - | 3 | 2 | 1 | 3 | 2 | 1 | 6 | 5 | 3 | 6 | 5 | 3 | 9 | 7 | 5 |
25 | ПТГ-251 (гусеничний трактор тягового класса,10 т) | 2 | 2 | 1 | 3 | 3 | 2 | 3 | 3 | 2 | 6 | 6 | 3 | 6 | 6 | 3 | 9 | 9 | 7 |
ПТК-25К (К-701) | 2 | 2 | 1 | 3 | 3 | 2 | 3 | 3 | 2 | 6 | 6 | 3 | 6 | 6 | 3 | 9 | 9 | 7 | |
30 | ПВ-301 (МАЗ-543) | ||||||||||||||||||
30 | ПТ-301 (Т-130Б) ПТ 401 (Т-130) | 2 | 2 | 1 | 3 | 3 | 2 | 3 | 3 | 3 | 6 | 6 | 5 | 6 | 6 | 5 | 9 | 9 | 7 |
40 | Т-180 | 2 | 2 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 9 |
ПВ-361 | 2 | 2 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6 | 6 | 6 | 6 | 9 | 9 | 9 |
Приложение 5
к пункту 9.2.4 Правил безопасности при
строительстве и реконструкции магистральных трубопроводов
Форма акта приемки в эксплуатацию трубосварочной базы
УТВЕРЖДАЮ:
_____________________________________________
(должность, фамилия, имя, отчество)
_____________________________________________
(подпись)
“________”_____________________________200 р.
АКТ
приемки в эксплуатацию трубосварочной базы
Комиссия в составе:
Председателя _____________________________________________________________
(должность, фамилия, инициалы, организация)
и членов комиссии: 1. ______________________________________________________
(должность, фамилия, инициалы, организация)
2.________________________________________________________________________
3.________________________________________________________________________
назначенная приказом по ___________________________________________________
(название организации)
от “____”________________20___р. №________ в период с_______________________
по ____________________________________ провела проверку трубосварочной базы
для сварки труб диаметром___________________________________ на строительстве
(наименование объекта) (место приемки)
на участке № ____________________________ СУ, СМУ, ПМК.
(указать: принимается впервые
после перебазирования, после месячного перерыва в работе,
после года непрерывной работы)
1.2.
1.3._____________________________________________________________________
________________________________________________________________________
1 экземпляр на учачтке №___________________
1 экземпляр в СУ, СМУ, ПМК_______________
1 экземпляр в объединении
1 экземпляр в ЭТЦ Госнадзорохрантруда
Председатель комиссии: __________________________________________________
Члены комиссии: ________________________________________________________
(подпись, инициалы, фамилия)
Приложение 6
к пункту 9.7.5 Правил безопасности при строительстве и
реконструкции магистральных трубопроводов

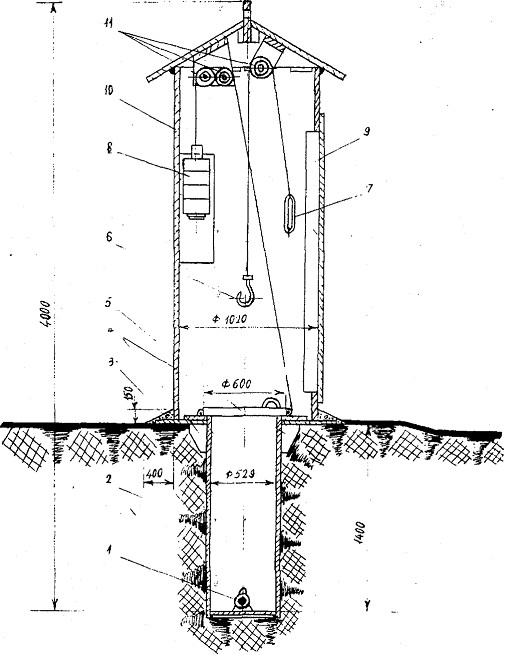

Типовая схема временного хранилища для источников излучения
Т Типовая схема временного хранлища для источников излучения из металлических труб (размеры в мм): 1- источник излучения; 2- колодец для хранения источника излучения; 3- отмостка; 4- металлические косынки косинки; 5- крышка колодца; 6- грузоподъемный крюк; 7- кольцо для подъема и опускания; 8- противовес; 9- дверь; 10- корпус хранилища; 11- роликовые блоки
Приложение 7
к пункту 13.3.2 Правил безопасности при
строительстве и реконструкции магистральных трубопроводов
Размеры охранной зоны при испытании на прочность
подземных трубопроводов (в м)
Диаметр трубопровода, мм | При давлении испытания 82,5 кгс/см2 (8,25 МПа) | При давлении испытания больше 82,5 кгс/см2 (8,25 МПа) | ||||||||
Воздухом или газом | водой | Воздухом или газом | водой | |||||||
В обе стороны от оси трубопровода | в направлении отрыва заглушки от торца трубопровода | В обе стороны от оси трубопровода | в направлении отрыва заглушки от торца трубопровода | В обе стороны от оси трубопровода | в направлении отрыва заглушки от торца трубопровода | В обе стороны от оси трубопровода | в направлении отрыва заглушки от торца трубопровода | |||
от 100 до300 | 100 | 600 | 75 | 600 | 150 | 900 | 100 | 900 | ||
свыше 300 до 500 | 150 | 800 | 75 | 800 | 225 | 1200 | 100 | 1200 | ||
свыше 500 до 800 | 200 | 800 | 75 | 800 | 300 | 1200 | 100 | 1200 | ||
свыше 800 до 1000 | 250 | 1000 | 100 | 1000 | 375 | 1500 | 150 | 1500 | ||
свыше 1000 до 1400 | 350 | 1000 | 100 | 1000 | 525 | 1500 | 150 | 1500 |
Примечание: При испытании наземных или надземных трубопроводов размеры охраняемой зоны, указанные в таблице, увеличиваются в 1,5 раза.
Приложение 8
к пункту 13.3.4 Правил безопасности при строительстве и
реконструкции магистральных трубопроводов
Параметры испытания на прочность участков магистральных трубопроводов
№ п/п | Категории участков трубопровода по СНиП 2.05.06-85 | Назначение участков трубопроводов | Етапы испытания на прочность | Давление в верхней точке | Продолжительность, ч |
1 | 2 | 3 | 4 | 5 | 6 |
1.1 | В.1 | Переходы через водные преграды, укладываемые с помощью подводно-технических средств: а) судоходные и несудоходные шириной зеркала воды в межень 25 м и более – в русловой части и прибрежные участки длиной не менее 25 м каждый (от средне меженого горизонта воды) | Первый этап - после сварки на стапеле или на площадке перехода целиком или отдельными плетями | 1,5 Рраб. 1,25 | 6_ 6 |
Второй этап – после укладки перехода | 1,25 Рраб. 1,25 | 12_ 12 | |||
Третий этап – одновременно со всем трубопроводом | 1,1 Рраб. 1,1 | 24_ 12 | |||
1.2 | - “ - | б) несудоходные шириной зеркала воды в межень от 11 м до 25 м – в русловой части | То же | То же | То же |
2.1 | I | Переходы через дороги: а) железные дороги общей сети, включая участки длиной не менее 40 м каждый по обе стороны дороги от осей крайних путей, но не менее 25 м от подошвы насыпи земляного полотна дороги | Первый этап – после укладки | 1,5 Рраб | 6 |
Второй этап – одновременно со всем трубопроводом | 1,1 Раб 1,1 | 24_ 12 | |||
2.2 | - “ - | б) подъездные железные дороги промышленных предприятий, включая участки длиной не менее 25 м каждый по обе стороны дороги от осей крайних путей | То же | То же | То же |
2.3 | - “ - | в) автомобильные дороги общего пользования I-а, I-б, II, III категорий и подъездные автомобильные дороги промышленных предприятий I-б, II, III категорий, внутренние межплощадочные автомобильные дороги промышленных предприятий I-в, II-в категорий, включая участки длиной не менее 25 м каждый по обе стороны дороги от подошвы насыпи или бровки земляного полотна дороги | То же | То же | То же |
I | Переходы подземные и надземные через водные преграды, укладываемые без помощи подводно-технических средств: | Первый этап – после укладки или крепления на опорах | 1,25 Рраб 1,25 | 12_ 12 | |
Второй этап – одновременно со всем трубопроводом | 1,1 Рраб 1,1 | 24_ 12 | |||
3.1 | а) несудоходные шириной зеркала воды в межень 25 м и более – в русловой части и прибрежные участки длиной не менее 25 м каждый (от средне меженного горизонта воды) | То же | То же | То же | |
3.2 | б) несудоходные шириной зеркала воды в межень от 11 м до 25 м – в русловой части | То же | То же | То же | |
3.3 | в) горные потоки потоки (реки) | То же | То же | То же | |
3.4 | г) поймы рек по горизонту высоких вод 10%-ной обеспеченности нефтепроводов и нефтепродуктопроводов | То же | То же | То же | |
3.5 | I | Узлы пуска и приема очистных устройств, а также участки трубопроводов длиной 100 м, примыкающие к ним | То же | То же | То же |
