сокращение применения камерных систем разработки с откры­тым очистным пространством;

снижение количества горных выработок, проводимых впереди фронта очистных работ в зонах опорного давления;

ограничение встречных и догоняющих фронтов очистных работ:

преимущественное проведение горных выработок по направле­нию наибольшего напряжения в массиве горных пород.

23. При разработке сближенных рудных тел в первую очередь должна производиться выемка неопасного или наименее опасного рудного тела (залежи).

Работы на месторождении, опасном по горным ударам, должны вестись в пределах защищенной зоны. Правила ее построения при­ведены в прил. 12.

В пределах защищенных зон ведение горных работ допускается как в неудароопасных условиях.

Параметры защитного действия и границы защищенных зон могут регламентироваться Указаниями.

24. При отработке угрожаемого или опасного по горным ударам мощного рудного тела (залежи) наклонными, горизонтальными или вертикальными слоями (блоками, лентами) первый отрабатываемый слой (блок, лента) является защитным по отношению к последую­щим. Целесообразно плоскость защитного слоя располагать по нор­мали к максимальному напряжению, действующему в окружающем массиве горных пород (руд).

25. При отработке рудных тел не должны оставляться целики, которые могут вредно влиять на выработки. Если выполнить это требование невозможно, то следует выбирать места заложения выработок с учетом степени влияния целиков на удароопасность выработок и регламентироваться Указаниями.

ПРОГНОЗ УДАРООПАСНОСТИ УЧАСТКОВ МАССИВА ГОРНЫХ ПОРОД И РУД

26. Прогноз удароопасности участков массива подразделяется на региональный и локальный. С помощью регионального прогноза выделяют удароопасные зоны в пределах шахтных полей.

Региональный прогноз должен учитываться на стадии проекти­рования, планирования и ведения горных работ и уточняется в гор­ных выработках локальными методами.

Региональный прогноз может осуществляться следующими мето­дами:

по данным наблюдений с использованием систем непрерывного автоматизированного контроля напряженного состояния и ударо­опасности массива горных пород;

по изменению величин (скоростей) деформаций и смещений на станциях глубинных реперов;

по изменению напряжений в массиве, определяемых инструмен­тально;

аналитическими расчетами напряженного состояния и ударо­опасности массива горных пород с учетом его блочного строения путем построения прогнозных карт;

по данным геодинамического районирования месторождений.

Рекомендуемые методы регионального прогноза удароопасности приведены в прил. 9—11.

Региональный прогноз осуществляется службой прогноза горных ударов предприятия с участием организации, ведущей исследования на данном месторождении.

Критерии удароопасности участков массива горных пород по региональному прогнозу для каждого месторождения должны регла­ментироваться Указаниями.

27. Локальный прогноз степени удароопасности участков массива горных пород, а также оценка эффективности мер предотвраще­ния горных ударов производится одним или несколькими метода­ми:

по дискованию керна при бурении скважин;

по трещиноватости;

по усилию вдавливания индентора в стенки скважин;

геофизическими способами;

по визуальным наблюдениям за разрушением выработок.

Оценка степени удароопасности может осуществляться и дру­гими методами, разрабатываемыми применительно к конкретным условиям месторождения. Вопрос о применении этих методов ло­кального прогноза решает Комиссия по согласованию с ВНИМИ.

Методы прогноза (оценки степени удароопасности и его перио­дичность определяются Указаниями.

28. Контроль степени удароопасности в выработках должен произ­водиться периодически в наиболее нагруженных участках выра­боток, при резких изменениях горно-технической обстановки во вре­мя ведения горных работ, а также в местах, где ранее были уста­новлены I и II категории удароопасности или появились признаки удароопасности. Периодичность контроля в неудароопасных выра­ботках должна уточняться Указаниями.

29. Оценка степени удароопасности на шахтах и месторожде­ниях, склонных к горным ударам, должна осуществляться в наиболее нагруженных участках, к которым относятся:

опасные зоны, заявленные в результате регионального прогноза;

участки массива в зоне опорного давления от очистных работ;

участки геологических нарушений и складчатого залегания пород;

рудные, безрудные целики и выступающие части массива;

приконтактные зоны литологических разновидностей пород;

сопряжения выработок и передовые выработки.

Удароопасные участки для каждого месторождения должны кон­кретизироваться Указаниями.

ПРИВЕДЕНИЕ ГОРНЫХ ВЫРАБОТОК И УЧАСТКОВ МАССИВА ГОРНЫХ ПОРОД

В НЕУДАРООПАСНОЕ СОСТОЯНИЕ

30. Приведение горных выработок и участков массива горных пород I и II категорий удароопасности в неудароопасное состояние осуществляется путем создания защитной зоны с помощью: камуфлетного взрывания, разгрузочных скважин, разгрузочных щелей, полостей, сочетанием перечисленных способов.

Кроме перечисленных, могут применяться другие способы, раз­работанные для конкретных геологических и горно-технических условий. Выбор способов и их параметров определяется Указаниями. Некоторые, типовые схемы применения перечисленных способов при­ведены на рис. 1, _3.

31. Участки выработок при I и II категориях удароопасности приводят в неудароопасное состояние путем создания в краевой

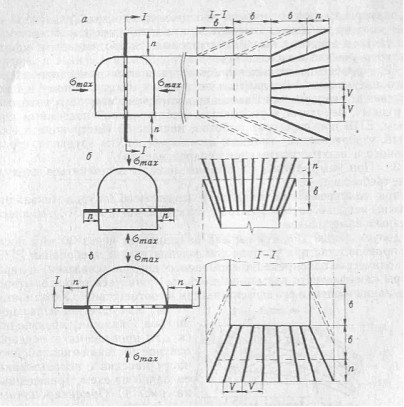

Рис. 1. Схемы камуфлетного взрывания по рядам шпуров:

а — Для загрузки от горизонтальны* напряжение, б — то же, вертикальных, в — в восстающих и вертикальных стволах

части массива пород защитной зоны шириной я, равной высоте выра­ботки, но не менее 2 м. В отдельных случаях допускается проведение горных выработок при II категории удароопасности без создания защитной зоны с разрешения Комиссии на основе результатов до­полнительных исследований в данных условиях.

Ширина защитной зоны в очистных забоях может устанавли­ваться экспериментально, с учетом конкретных геологических и горно-технических условий и регламентироваться Указаниями.

Защитная зона образуется путем создания в краевых (призабойных) частях массива полосы (слоя) разрушенных пород, или сплошной щели методами, изложенными в п. 30, при соблюдении следующих условий:

плоскость разрушенных пород (разгрузочной щели), как прави­ло, ориентируется перпендикулярно направлению действия макси­мальных напряжений в массиве;

размеры защитной зоны по протяженности выработки (обнажения) должны не менее, чем на 2 м в подготовительных и не менее, чем на 3 м в очистных выработках превышать протяженность удароопасного участка с каждой стороны.

32. Приведение горных выработок на шахтах в неудароопасное состояние должно выполняться по проекту, составленному в соот­ветствии с требованиями Единых правил безопасности при разработ­ке рудных, нерудных и россыпных месторождений подземлым спо­собом, ЕПБ при взрывных работах, настоящей Инструкции и Ука­заний, утвержденном) главным инженером шахты (рудника, строи­тельного и шахтостроительного подразделения).

33. При камуфлетном взрывании должны выполняться следующие требования:

при одновременном взрывании нескольких шпуров (скважин) должны использоваться электродетонаторы, как правило, с миллисекундным замедлением;

допуск люден к месту взрыва разрешается через 30 мин после его производства при условии соблюдения других требований ЕПБ;

количество одновременно взрываемых шпуров (скважин) и пара­метры камуфлетного взрывания должны уточняться путем опытного взрывания и оценки его эффективности в соответствии с Указаниями.

34. Камуфлетное взрывание шпуров (скважин) производит-с для приведения в неудароопасное состояние призабойной части массива с использовани­ем одной из схем, приведенных на рис. 1. Ориентировочные

Рис. 2. Номограммы для определения параметров камуфлетного взрывания ряда шпуров (вес патронов ВВ 0,2 кг):

1— относительная длина заряжаемой части скважины; 11— расстояние до максиму напряжений, м

параметры камуфлетного взрывания определяются с помощью но­мограммы (рис. 2), если они не регламентированы Указаниями.

Для создания защитной зоны в призабойной части очистных и подготовительных выработок глубина шпуров (скважин) должна быть не менее n + b, где n — минимально допустимая ширина за­щитной зоны, b — подвигание забоя за цикл или несколько циклов проходки.

Расстояние между шпурами (скважинами) — V, длина заряда и режим взрывания регламентируются Указаниями. Допускается взрывание камуфлетных шпуров совместно со шпурами по отбойке породы.

35. Камуфлетное взрывание с компенсационными шпурами и скважинами применяется для разгрузки краевых частей и целиков на участках, где требуется свести к минимуму вредное воздействие взрыва, а также для создания разгрузочных щелей. Компенсацион­ные скважины и шпуры могут быть использованы и в предыдущих схемах (см. рис. 1). В этом случае камуфлетные и компенсационные скважины (шпуры) чередуются, как это показано на рис. 3. При

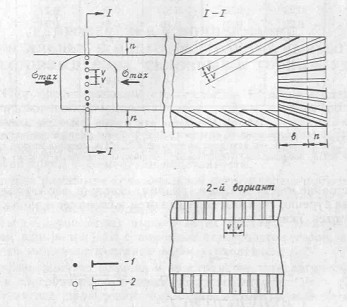

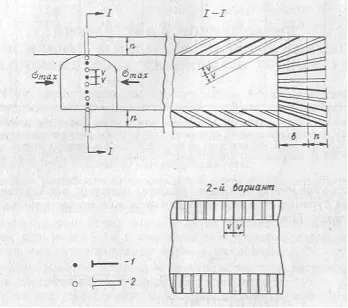

Рис. 3. Схеиа применения камуфлетных компенсационных скважин:

1 — камуфлетный шпур. 2 — компенсационная скважина

определении параметров камуфлетного взрывания с компенсацион­ными скважинами учитываются требования п. 34. Расстояния между камуфлетными и компенсационными скважинами (шпурами) опре­деляются по табл. 1*. Длина заряда камуфлетных шпуров и скважин должна быть не менее ширины защитной зоны п.

Рекомендуется увеличивать диаметр компенсационных скважин (шпуров). Расстояния между скважинами (шпурами) в этом случае могут быть увеличены.

36. Камуфлетное взрывание по рядам и пучкам скважин рекомен­дуется для снижения тектонических напряжений на участках, опас­ных по горно-тектоническим ударам, по типовой схеме (рис. 4).

* Параметры камуфлетного взрывания (в том числе с компенсационными сква­жинами) могут приниматься на основании экспериментальных данных и регламенти­роваться Указаниями

Таблица 1

Примечание. Таблица составлена для условии равенства диаметров камуфлетных и компенсационных скважин. Коэффициент разрыхления принят рав­ным 1,15. Средние значения исходных напряжений 75 МПа, средний модуль упругости пород 105 МПа, допускаемые (безопасные) напряжения приняты 70% от исходных.

Расстояние между пучками (рядами) скважин, вес заряда и нап­равления бурения скважин определяются экспериментально и регла­ментируются Указаниями.

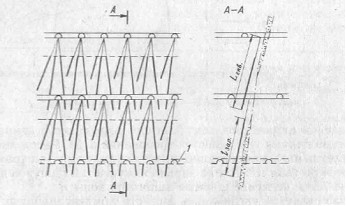

Рис. 4. Схема расположения скважин вблизи текто­нического нарушения:

1 — проектируемый горвзонт; l зар ≤ 0,75 Lскв

Целью таких взрывов является разрушение жестких связей между бортами тектонических нарушений, являющихся концентра­торами напряжений.

Если известно направление подвижек пород в тектонических нарушениях, то скважины должны пробуриваться перпендикулярно направлению подвижек.

37. Сотрясательное взрывание, предназначенное для иницииро­вания горных ударов, должно производиться при отсутствии людей в опасной зоне, определяемой проектом. Одним из видов сотрясательного взрывания могут являться массовые взрывы.

ПРОВЕДЕНИЕ И ПОДДЕРЖАНИЕ КАПИТАЛЬНЫХ И ПОДГОТОВИТЕЛЬНЫХ ВЫРАБОТОК НА МЕСТОРОЖДЕНИЯХ. СКЛОННЫХ К ГОРНЫМ УДАРАМ

38. При проектировании, строительстве и эксплуатации шахт на месторождениях, склонных к горным ударам, должны соблюдать­ся следующие требования:

возведение податливых крепей, крепей поддерживающего, рас­порного или ограждающего Типов, а также комбинированных крепей, штанговой крепи с элементами податливости;

придание выработке полигональной формы поперечного сечения;

прекращение или временное исключение из эксплуатации горных выработок, опасных по горным ударам;

перевод удароопасных выработок на проходку электроогневым способом взрывания или с помощью электродетонаторов, а также используя машины с дистанционным управлением;

регламентация во времени и пространстве технологических про­цессов и способов предотвращения горных ударов;
